Разбор Blue-Bot

В этом руководстве мы рассмотрим внутренние компоненты Blue-Bot от TTS и как его полностью разобрать.

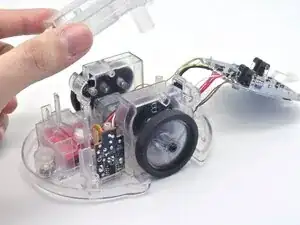

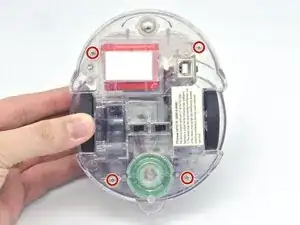

Чтобы открыть Blue-Bot, удалите винты Phillips M3 и поднимите верхнюю крышку.

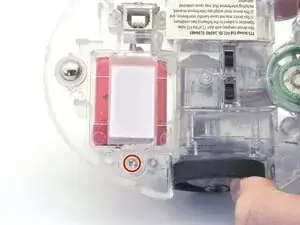

На дне робота удалите винт треугольной формы.

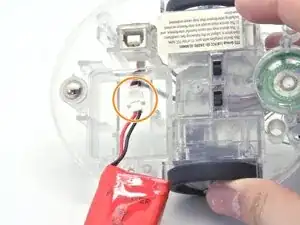

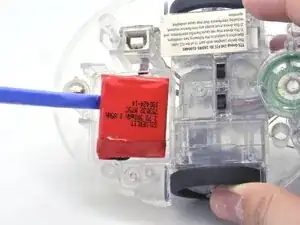

Это откроет доступ к аккумулятору, который необходимо отключить, чтобы его извлечь.

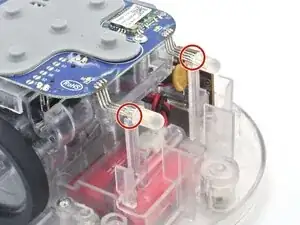

Теперь, когда крышка снята, у нас есть доступ к печатной плате, но перед ее удалением светодиоды для глаз приклеены к шасси.

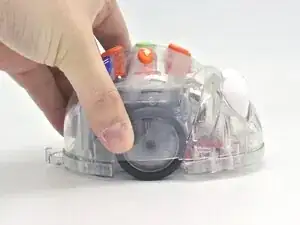

С помощью фена или термофена мы можем размягчить клей, чтобы легко его удалить.

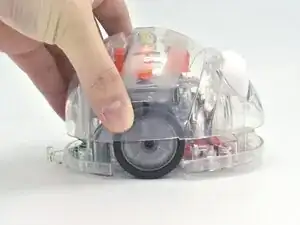

Вы также можете удалить клей силой, но будьте осторожны, чтобы не сломать светодиоды.

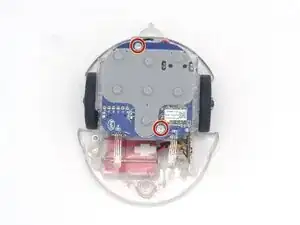

Следующий шаг — удалить винты, крепящие печатную плату к шасси.

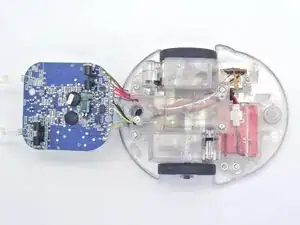

Удалите два винта M3 и просто поднимите печатную плату.

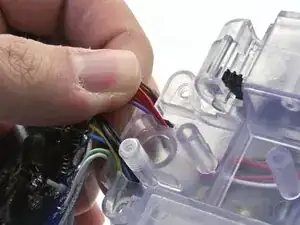

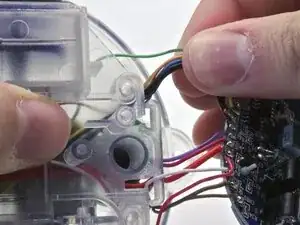

Перед тем как снять пластиковую крышку, крепящую моторы, нам нужно удалить кабели печатной платы, вставленные в нее.

Эти кабели очень тонкие и слабо прикреплены к печатной плате, поэтому нужно снимать их по одному и быть уверенным, что вы не прикладываете к ним слишком большое усилие.

Удалите четыре винта Phillips M3.

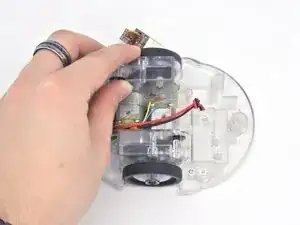

Просто поднимите пластиковую крышку и снимите ее.

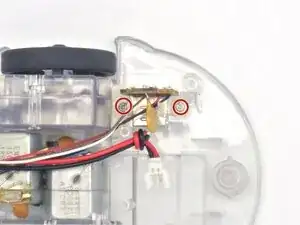

Чтобы удалить USB-коннектор, выкрутите два винта M3 с боковой стороны коннектора и поднимите.

Теперь, когда все препятствия устранены, просто поднимите моторы, как показано.

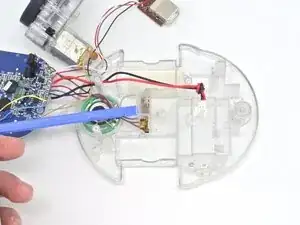

Удалите винт Phillips, крепящий пластиковую крышку, чтобы добраться до выключателей питания и динамика.

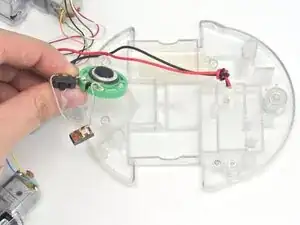

Теперь вы можете удалить выключатели и динамик из шасси.

Это завершает разбор Blue-Bot с показом всех его различных частей.

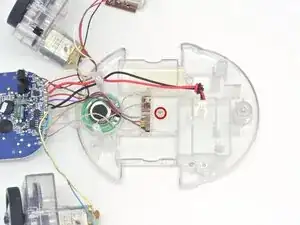

Примечание: единственный способ удалить разъем аккумулятора — это удалить припой на печатной плате, прикрепляющий кабель, и вывести кабель через отверстие.
