Разборка робота Root Coding

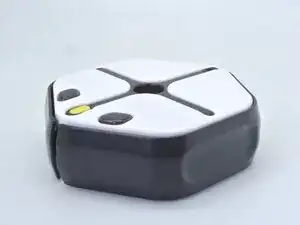

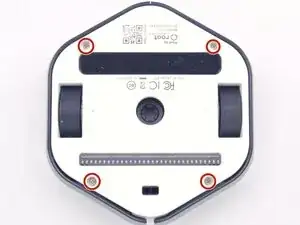

Первым шагом при разборке является снятие четырёх винтов с крестовой головкой на дне.

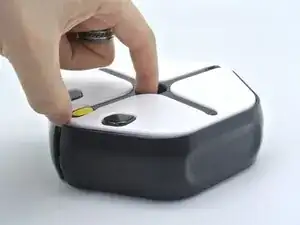

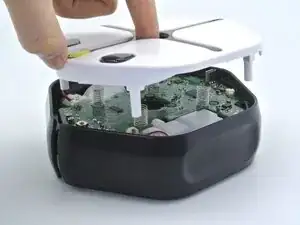

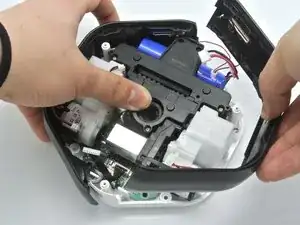

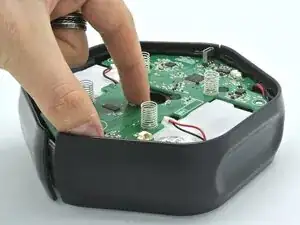

После снятия винтов переверните робота лицевой стороной вверх и поднимите верхнюю крышку. Это откроет доступ к материнской плате Root.

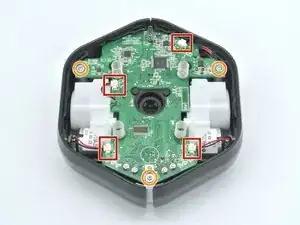

Снимите три винта, удерживающие материнскую плату на месте.

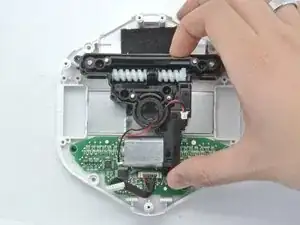

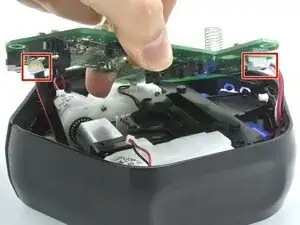

С помощью лопатки отсоедините четыре кабеля, подключённых к материнской плате. Это позволит приподнять плату, но всё ещё остаются несколько разъёмов, которые нужно отключить.

Не вынимайте материнскую плату силой — механизмы стирания и датчики цвета всё ещё подключены к ней.

Теперь видны оба разъёма, всё ещё соединённые с материнской платой; отсоедините их и просто отложите плату в сторону.

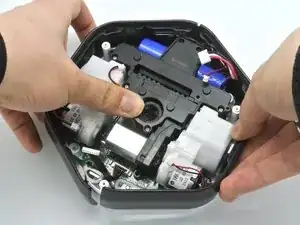

Сняв материнскую плату, можно просто поднять боковые кнопки и извлечь их.

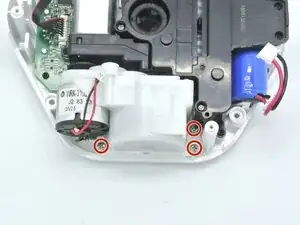

Без боковых кнопок теперь легко получить доступ к трём винтам с крестовой головкой, удерживающим моторы.

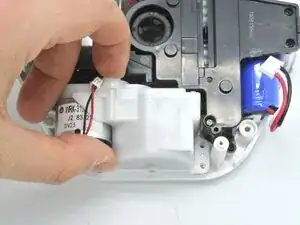

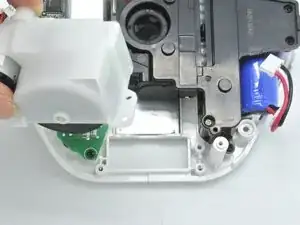

Открутите их и извлеките моторы.

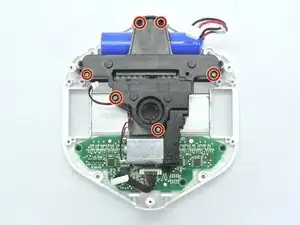

Чтобы получить доступ к батарее, открутите 6 винтов с крестовой головкой и снимите пластиковую деталь.

Сняв моторы, вы увидите мощные магниты, которые удерживают робота на белой доске.

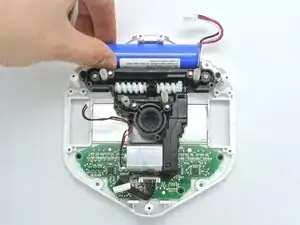

Получив доступ к батарее, просто извлеките её.

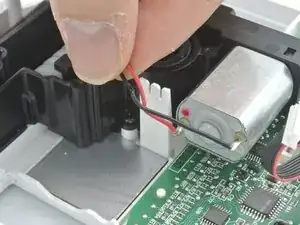

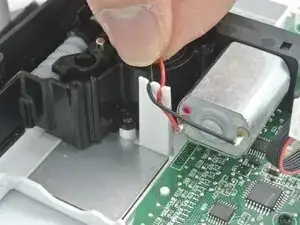

Есть небольшой держатель кабелей, который предотвращает разбегание проводов моторов — обязательно извлеките кабели из него.

Особенность робота Root в том, что он может передвигаться по белой доске и стирать нанесённые пометки. Механизм стирания показан здесь; его можно снять, открутив эти четыре винта.

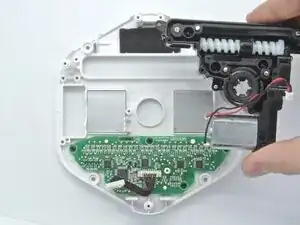

После этого извлеките механизм стирания.

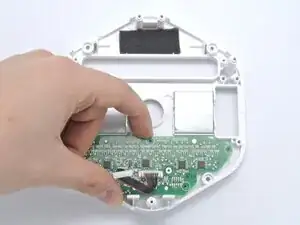

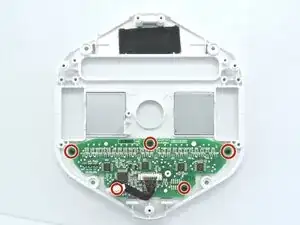

Для распознавания цветов Root использует плату датчика цвета внизу робота. Открутите пять винтов, крепящих плату к шасси.

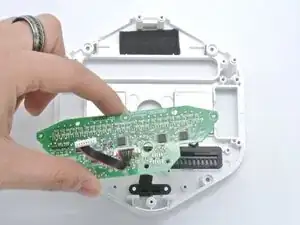

Снимите плату.
