Замена материнской платы JYX-S55
Если ваша колонка JYX-S55 не включается, несмотря на зарядку, или если несколько функций устройства не работают, используйте данное руководство для замены материнской платы.
Материнская плата позволяет устройству включаться и активировать различные функции.
Перед использованием этого руководства проверьте кабель зарядного устройства устройства и попытайтесь включить его с помощью других зарядных кабелей, подходящих для USB-C порта, расположенного на верхней панели устройства. Также проверьте, сколько функций не функционирует. Это подтвердит, является ли материнская плата неисправной.
Чтобы снизить риск во время замены, убедитесь, что батарея полностью разряжена, оставив устройство включенным до его отключения. Это сигнализирует о том, что батарея не имеет заряда, и безопаснее выполнять замену любых компонентов устройства. Держите устройство отключенным и не подключенным к внешним источникам питания во время замены любого компонента.
Шаг 1

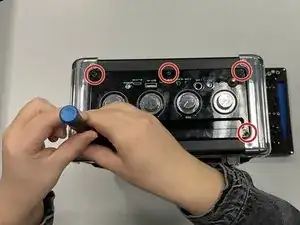

Удалите шесть винтов по периметру верхней панели устройства с помощью плоской отвертки 2.5 мм.
Шаг 2

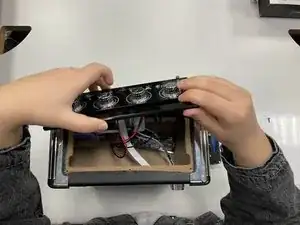

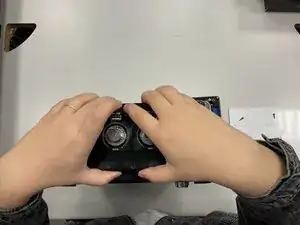

Возьмите верхнюю панель большим пальцем снизу и пальцами сверху. Поднимите панель, пока она не освободится.
Шаг 3
Переместите верхнюю панель назад и от себя. Позвольте панели свисать позади устройства, так у вас будет доступ к компонентам внутри устройства.
Шаг 4

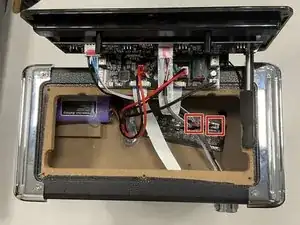

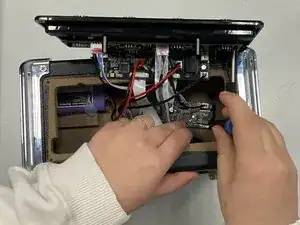

Удалите винты с левой и правой стороны материнской платы с помощью отвертки JIS #1.
Важно держать эти винты отдельно от тех, что были сняты с верхней панели. Это предотвратит путаницу между обеими партиями винтов.
Шаг 5

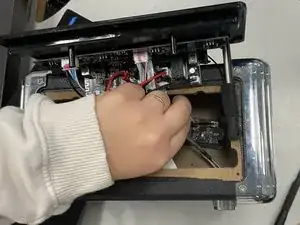

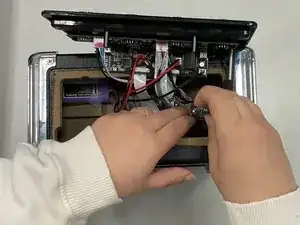

Отсоедините красный и белый разъемы, подключенные к материнской плате.
Это должно позволить материнской плате полностью отвязаться от устройства и быть готовой к замене.
Замените текущую материнскую плату на новую деталь. Затем подключите белый разъем к порту справа на материнской плате-замене, а красный разъем обратно в центральный порт.
Заключение
Чтобы собрать ваше устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
