Замена платы кнопок JBL Clip 3
В этом руководстве показано, как пошагово заменить плату кнопок в колонке JBL Clip 3.
Колонка JBL Clip 3 имеет довольно простую конструкцию. Она оснащена тремя кнопками в центре для воспроизведения/паузы и регулировки громкости. Если кнопки не функционируют, существует несколько причин, почему это может происходить. Проблема может заключаться в неисправной кнопке или в мусоре, застрявшем в кнопке. Прежде чем использовать это руководство, проверьте, не является ли кнопка причиной неисправности, и подтвердите, что проблема заключается в плате кнопок колонки.
Примечание: Перед началом работы убедитесь, что колонка JBL Clip 3 выключена и отключена от любых источников питания.
Шаг 1
Вставьте инструмент для открытия между решеткой динамика и корпусом колонки и аккуратно обойдите весь периметр устройства, пока решетка не освободится.
Сильный клей крепит решетку к корпусу, и для его разрушения потребуется время и терпение. При необходимости используйте легкий нагрев, чтобы ослабить клей.
Шаг 2

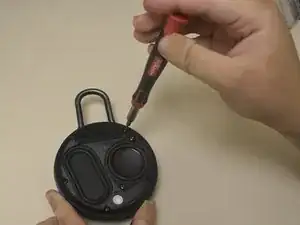

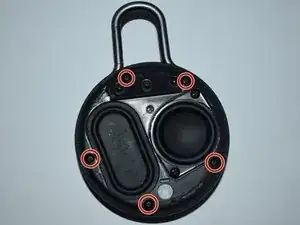

Используйте отвертку Phillips #1, чтобы удалить пять винтов по периметру длиной 6.3 мм.
Шаг 3

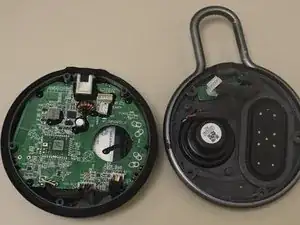

Отделите корпус колонki от остальной части устройства.
Аккуратно поднимите корпус колонки, так как есть компоненты, соединенные с корпусом.
Корпус колонки и корпус не склеены между собой.
Шаг 4

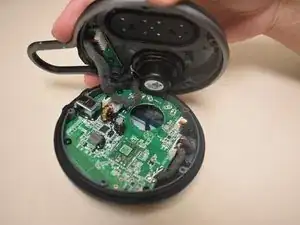

Осторожно извлеките 2-контактный и 4-контактный разъемы с материнской платы.
Для удаления 2-контактного и 4-контактного разъемов можно также использовать пинцет.
Шаг 5

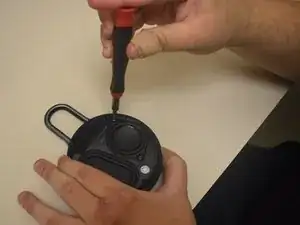

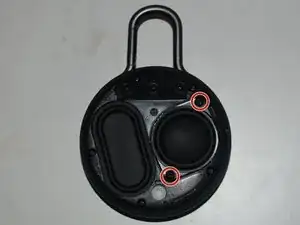

Используйте отвертку Phillips #2, чтобы удалить два винта длиной 6.3 мм.

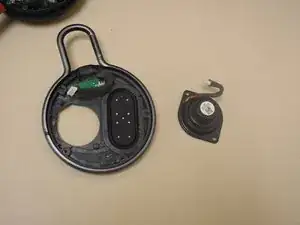

Осторожно извлеките внутренний динамик из корпуса колонки.
Этот шаг полностью необязателен; выполнение этого шага поможет освободить место в корпусе колонки, что упростит откручивание последних винтов.

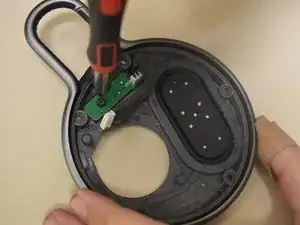

Шаг 6
Перевод руководства с ifixit.com
