Замена материнской платы JBL Clip 2

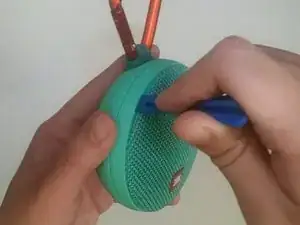

Начните с удаления передней крышки JBL Clip 2, используя синюю пластиковую лопатку, чтобы попасть между щелями.

Если ваш JBL Clip 2 никогда не открывался, этот процесс потребует умеренного усилия.

Под крышкой будет шесть винтов T8 по 3 мм, удалите эти шесть винтов.

Если вы не собираетесь заменять динамик, проигнорируйте два средних винта T8 по 3 мм во время этой процедуры.

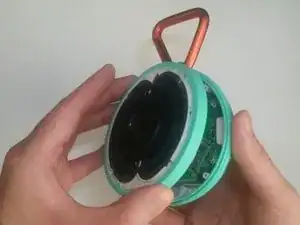

Передняя крышка откроется легко, и компоненты станут видимыми.

Чтобы полностью удалить верхнюю часть, отключите динамик от материнской платы с помощью синей пластиковой лопатки.

При отключении убедитесь, что не используете слишком большую силу, так как эти две части предназначены для отсоединения.

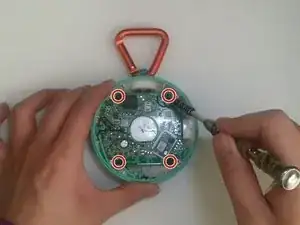

Материнская плата крепится четырьмя винтами T8 по 3 мм, удалите эти четыре винта.

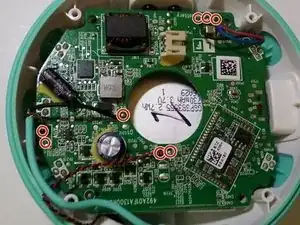

Материнская плата теперь открыта, и для её извлечения необходимо отсоединить восемь соединительных точек к батарее, аудио AUX кабелю и микрофону.

Если вам нужна помощь с пайкой, обратитесь к как паять и распаять соединения. После удаления этих соединений батарея должна быть свободной.
