Замена аккумулятора JBL Charge 2 Plus

В этом руководстве описывается, как удалить аккумулятор из JBL Charge 2+.

Шаг 1

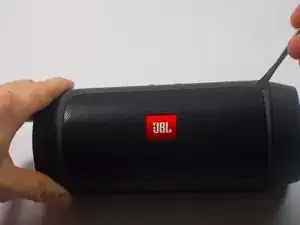

Начните с нижнего левого угла передней панели и с помощью нейлоновой или металлической лопатки поднимите решетку с каждого из четырех углов.

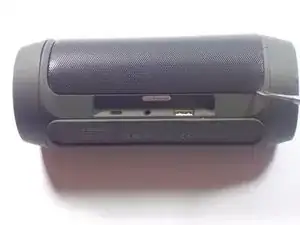

Следуйте предыдущей инструкции, чтобы удалить заднюю решетку.

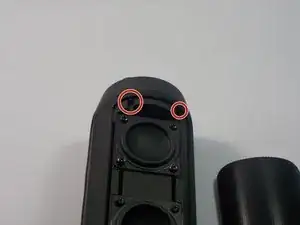

Открутите два винта диаметром 0,5 мм, которые крепят низкочастотный динамик.

Повторите последний шаг для двух винтов на задней стороне.

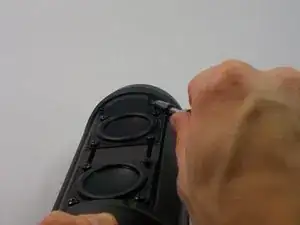

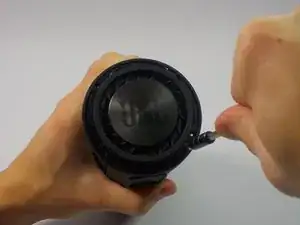

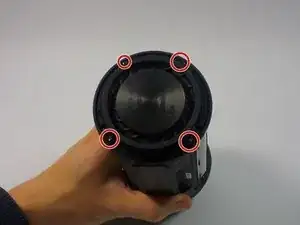

Удалите четыре винта, которые крепят пассивный радиатор.

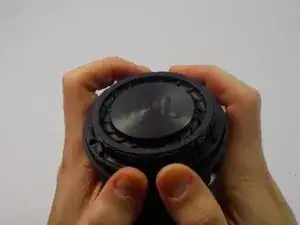

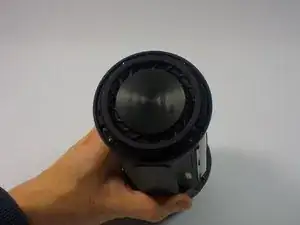

Снимите пассивный радиатор.

Повторите шаги 2, 3 и 4 для другого пассивного радиатора.

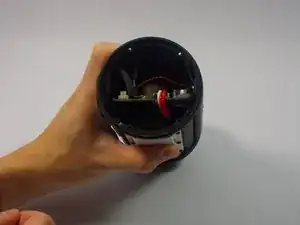

Удалите провод аккумулятора с печатной платы, осторожно потянув его на стороне, ближайшей к LCD светодиоду.

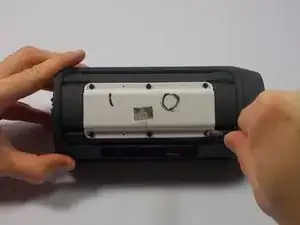

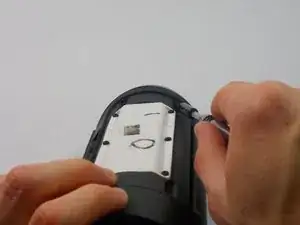

Удалите 6 винтов, которые крепят белую крышку.

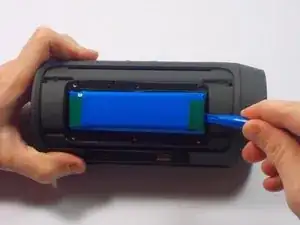

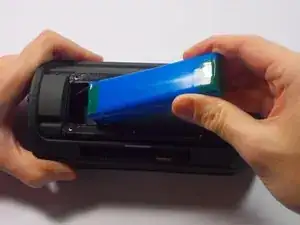

Используйте пластиковый инструмент для открывания, чтобы удалить аккумулятор.

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
