Замена индикаторного света звуковой панели Bose Solo 5
Это пошаговое руководство по замене индикаторного света на звуковой панели Bose Solo 5 (Модель # 732522-1110). Индикаторный свет на этом устройстве покажет, когда система включена, и отобразит состояние системы в процессе работы. Процесс ремонта классифицируется как умеренной сложности и не требует специализированных навыков.
Шаг 1
Положите Bose Solo 5 на бок, чтобы динамики были обращены от вас. В этом положении нижняя часть динамика будет направлена вверх.
Шаг 2

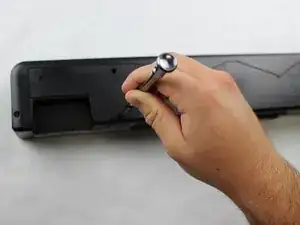

Удалите пять винтов размером 18.25 мм с помощью отвертки Phillips #2.
Шаг 3

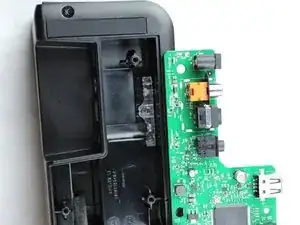

Осторожно снимите золотые пластины и разъем с печатной платы, потянув их в стороны.
Шаг 4

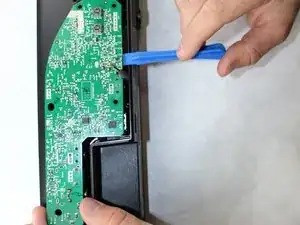

Используя пластиковый открывающий инструмент, слегка поднимите печатную плату и извлеките ее из корпуса.
Шаг 5
Отключите провода, идущие к белому разъему, потянув за вкладку до полного отключения.
Шаг 6

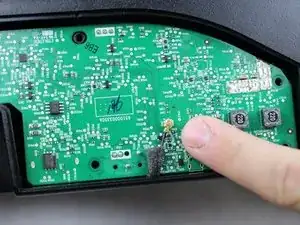

Найдите два прозрачных LED-датчика и обратите внимание, что один имеет два контакта, а другой - три контакта.
Шаг 7

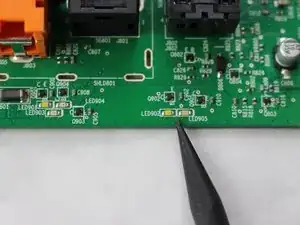

Найдите на задней панели управляющего блока надписи LED 902, 903, 904 и 905.
Шаг 8
Если в этих местах есть мусор, используйте лопатку для тщательной очистки области.
Заключение
Чтобы собрать звуковую панель обратно, выполните перечисленные выше шаги в обратном порядке.
Перевод руководства с ifixit.com
