Замена панели управления звуковой панели Bose Solo 5
Следующее руководство объясняет пошагово с подробными изображениями, как заменить панель управления звуковой панели Bose 5. Панель управления отвечает за включение и выход звука звуковой панели Bose 5. Возможно, потребуется заменить панель управления, если звуковая панель не издает звук, когда она подключена к телевизору. После завершения замены панели управления звуковая панель Bose 5 должна работать как ожидалось. В противном случае это может указывать на другую проблему в системе.
Перед использованием этого руководства обязательно проверьте различные аудиокабели, которые соединяют звуковую панель с телевизором, чтобы подтвердить, что неисправная деталь находится в звуковой панели. Перед началом убедитесь, что звуковая панель отключена от телевизора.
Шаг 1

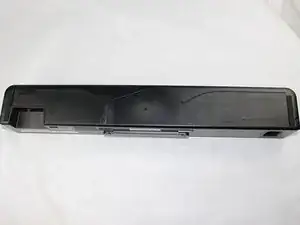

Уложите Bose Solo 5 динамиками вниз, а нижнюю сторону вверх.
Шаг 2

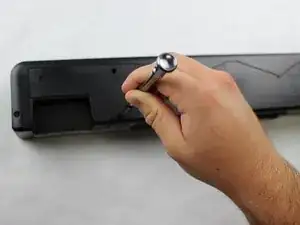

Удалите пять винтов размером 18.25 мм с помощью отвертки Phillips #2.
Шаг 3
Отсоедините разъем золотых пластин от печатной платы, потянув его в стороны.
Шаг 4

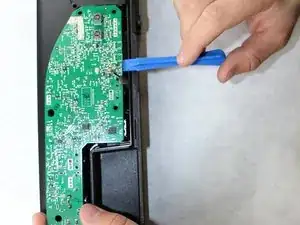

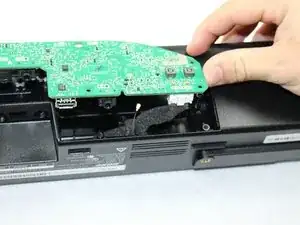

С использованием пластикового инструмента для открытия поднимите печатную плату и извлеките её из корпуса.
Шаг 5
Отключите шнуры, ведущие к белому разъему, потянув за вкладку, пока она не отсоединится полностью.
Заключение
Для сборки вашего устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
