Замена радиомодуля SONY ZS-BTG900
Прежде чем приступить к выполнению этой инструкции, обязательно проверьте страницу устранения неполадок устройства, чтобы узнать, можно ли восстановить работоспособность радио этим способом.
Если нет, мы продолжим разборку устройства, так как вам нужно будет заменить радиомодуль на исправный.
Шаг 1
Поднимите ручку, чтобы открыть доступ к винтам.
Используйте отвёртку Phillips #2, чтобы удалить восемь винтов длиной 1/2 дюйма.
Шаг 2
Переверните устройство.
Используйте отвёртку Phillips #2, чтобы удалить шесть винтов длиной 3/4 дюйма.
При удалении винтов в двух отверстиях на задней стороне устройства может потребоваться использовать удлинитель для отвёртки, чтобы приложить больший крутящий момент, так как они могут быть сильно затянуты.
Шаг 3
Снова переверните устройство, чтобы получить доступ к верхней части.
Используйте пластиковую инструмент для вскрытия, чтобы поддеть и снять панель в верхней левой части устройства.
Это откроет доступ к двум дополнительным винтам.
Шаг 4
Используйте отвёртку Phillips #2, чтобы удалить два винта длиной 1/2 дюйма, находящиеся под снятыми панелями.
Шаг 5
Снимите верхнюю панель, начиная с задней части устройства.
Будьте осторожны при снятии верхней части, так как внутри устройства подключено множество проводов, и пока вы не должны их отключать.
Шаг 6
Отключите ленточный кабель привода CD от верхней части устройства.
Шаг 7
Отключите антенные кабели.
Шаг 8
Отключите остальные кабели от материнской платы.
Шаг 9
После того как вы сняли верхнюю часть, приступим к демонтажу передней панели устройства.
Начните с отключения шести кабелей, идущих от передней панели к материнской плате.
Шаг 10
Используйте отвёртку Philips #2, чтобы удалить два винта длиной 1 дюйм, расположенных на внешней части устройства.
Используйте отвёртку Philips #2, чтобы удалить два винта длиной 3/4 дюйма, расположенных на внешней части устройства.
Используйте отвёртку Philips #2, чтобы удалить один винт длиной 5/6 дюйма, расположенный в центральной части устройства.
Шаг 11
Крепко потяните и снимите переднюю панель устройства.
На панели будет небольшое количество чёрного клея. Вы можете просто проигнорировать его и продолжить тянуть, либо использовать острый край, чтобы разрезать клей, когда он откроется.
Шаг 12

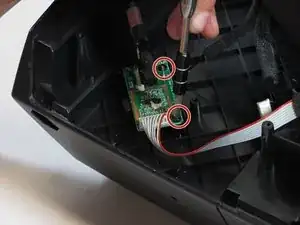

Используйте отвёртку Phillips #2, чтобы выкрутить два винта длиной 1/2 дюйма
Шаг 13

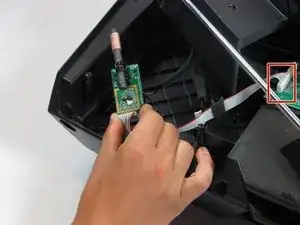

Приподнимите и замените модуль.
Отключите белый кабель от материнской платы.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
