Замена динамика SONY ZS-BTG900

Поднимите ручку, чтобы открыть доступ к винтам.

Используйте крестовую отвертку PH2, чтобы выкрутить восемь винтов длиной 1/2 дюйма.

Переверните устройство.

Используйте крестовую отвертку PH2, чтобы выкрутить шесть винтов длиной 3/4 дюйма.

При выкручивании винтов в двух отверстиях на задней стороне устройства может понадобиться удлинитель вала для увеличения крутящего момента, так как винты могут быть очень тугими.

Переверните устройство обратно, чтобы получить доступ к верхней части.

Используйте пластиковый монтажный инструмент, чтобы поддеть и снять панель в верхней левой части корпуса.

Это откроет доступ к двум дополнительным винтам.

Используйте крестовую отвертку PH2, чтобы выкрутить два винта длиной 1/2 дюйма под снятыми панелями.

Снимите верхнюю часть, начиная с задней стороны устройства.

Будьте осторожны при подъёме верхней части: внутри много проводов, и вы не хотите отсоединять их преждевременно.

Отсоедините ленточный кабель привода CD от верхней части устройства.

Отсоедините антенные кабели.

Отсоедините оставшиеся кабели от материнской платы.

После снятия верхней части приступим к снятию передней панели устройства.

Начните с отсоединения 6 кабелей, идущих от передней панели к материнской плате.

Используйте крестовую отвертку PH2, чтобы выкрутить два винта длиной 1 дюйм с внешней части устройства.

Используйте крестовую отвертку PH2, чтобы выкрутить два винта длиной 3/4 дюйма с внешней части устройства.

Используйте крестовую отвертку PH2, чтобы выкрутить один винт длиной 5/6 дюйма в средней части устройства.

Резко снимите переднюю панель устройства.

Будет немного чёрного клея. Можно игнорировать его и продолжать тянуть, либо срезать острым лезвием клей после того, как вы его обнаружите.

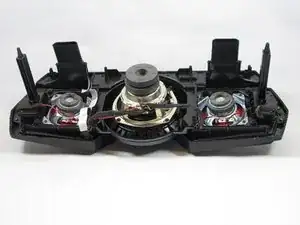

Это руководство касается двух динамиков, показанных слева и справа на изображении.

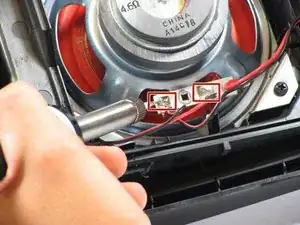

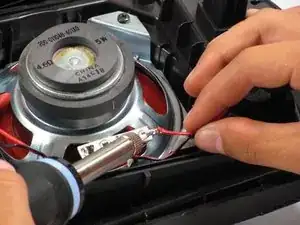

Начните с выпаивания контактных проводов с металлической пластины внизу динамика.

Обязательно отметьте, где каждый провод нужно будет припаять при установке нового динамика.

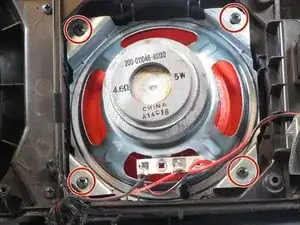

Используйте крестовую отвертку PH2, чтобы выкрутить винты длиной 1/2 дюйма.

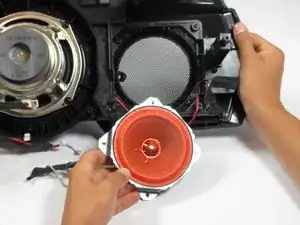

После снятия проводов и винтов захватите верхнюю часть динамика.

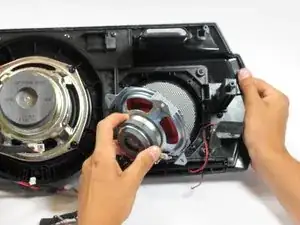

Подтяните вверх и отведите вбок, чтобы извлечь динамик целиком.
