Замена правого излучателя Polk Omni S2

Электроника

В Polk Omni S2 есть два излучателя, расположенные рядом с каждым из динамиков. Излучатели не имеют собственного питания — они вибрируют из‑за небольших изменений давления воздуха внутри корпуса, когда колеблются динамики. Излучатели увеличивают громкость низких частот, усиливая бас. Поломку излучателя может быть трудно заметить, но если у излучателя есть видимые механические повреждения (проколы и т.п.), его стоит заменить.

Это руководство для правого излучателя (при взгляде спереди на устройство).

Шаг 1

Снимите решётку, потянув за её верхнюю центральную часть.

Снимайте решётку осторожно — для её извлечения требуется значительная сила. Если кажется, что вы слишком сгибаете решётку, попробуйте тянуть её снизу.

Шаг 2

Отверткой Phillips #1 выкрутите восемь винтов длиной 12 мм, крепящих переднюю крышку.

Как и с решёткой, потяните за верхнюю центральную часть серой крышки и медленно снимите её с динамика, как при разворачивании свёртка.

Осторожно обращайтесь с проводами между крышкой и платой. Если вы оттянете крышку слишком далеко, можно повредить эти провода.

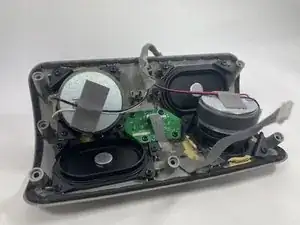

Шаг 3

Снимите две квадратные ватные прокладки.

Осторожно выньте эти три провода из разъёмов на плате, аккуратно вытягивая и покачивая их, пока они не отсоединятся. Держите провода ближе к концу, чтобы не повредить их.

Шаг 4

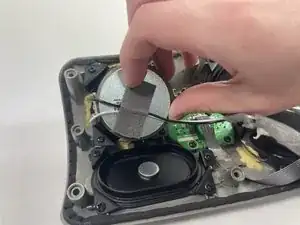

Снимите ленту, фиксирующую два провода, подключённых к динамику.

Удобнее начинать под участком ленты, не прилегающим к динамику. При необходимости используйте лопатку или другой плоский инструмент, чтобы поддеть ленту, не повредив её.

Лучше не повреждать ленту, но если это произойдёт — её можно заменить обычной клейкой лентой.
