Замена левого радиатора Polk Omni S2

Снимите решётку, потянув за её верхнюю центральную часть.

Снимайте решётку аккуратно, но учтите, что для снятия требуется значительная сила. Если кажется, что вы слишком сильно изгибаете решётку, попробуйте потянуть её снизу.

Выверните восемь винтов длиной 12 мм, крепящих переднюю крышку, крестовой отвёрткой Phillips #1.

Как и с решёткой, потяните за верхнюю центральную часть серой крышки и медленно отделите её от динамика, как при снятии рулонной части.

Осторожно обращайтесь с проводами между крышкой и платой. Если вы слишком сильно раздвинете крышку, можно повредить эти провода.

Снимите два квадратных ватных кусочка.

Отключите эти три провода, подключённые к плате, мягко потянув и пошевелив провода до полного отключения. Захватывайте провода как можно ближе к концу, чтобы избежать их повреждения.

Удалите ленту, фиксирующую два провода, подключённых к динамику.

Удобнее начать с участка ленты, который не приклеен к динамику. При необходимости используйте лопатку, чтобы поддеть ленту, не повредив её.

Лучше не повредить ленту, но если это случилось, её можно заменить любой обычной лентой.

Используйте лопатку, чтобы нажать на защёлку чёрного провода, одновременно потянув его вверх, пока он не отсоединится.

Повторите то же самое для красного провода, пока он не отсоединится.

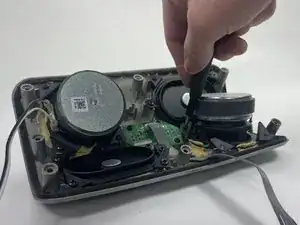

Используйте крестовую отвёртку Phillips #1, чтобы вывернуть четыре винта длиной 9.5 мм, крепящие динамик.

Динамик магнитный и будет притягивать отвёртку и винты. При отворачивании требуются дополнительные меры предосторожности.

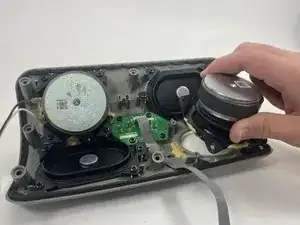

Снимите левый динамик.

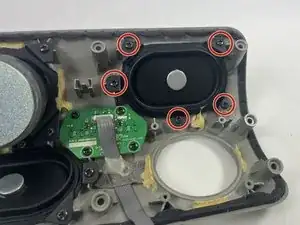

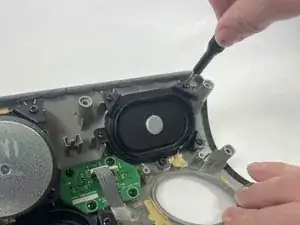

Крестовой отвёрткой Phillips #1 выверните пять винтов длиной 9.5 мм, крепящих радиатор.

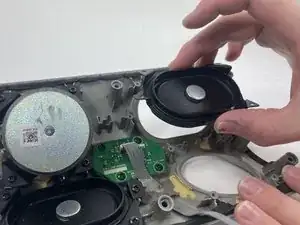

Снимите левый радиатор.
