Замена материнской платы Magellan RoadMate 1440

Положите GPS экраном вниз.

Удалите четыре винта 4,2 мм на задней крышке устройства с помощью отвертки Phillips #0.

Удалите два винта 4,2 мм в нижней части устройства с помощью отвертки Phillips #0.

Вставьте чёрную лопатку в щель сбоку GPS.

Опустите конец лопатки вниз, чтобы разъединить запечатанные соединения между двумя пластиковыми корпусами.

Продолжайте по всей длине каждой стороны GPS, чтобы обеспечить плавное снятие.

Полностью разъедините две половины корпуса.

Снимите ленту с проводов батареи и ленту с проводов динамика.

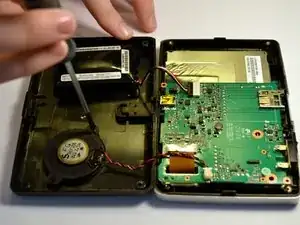

Используйте чёрную лопатку, чтобы отделить клей от батареи. Тем же инструментом продолжайте поддевать батарею, отрывая её от основания.

Может быть немного сложно отделить батарею от клея.

Поднимите батарею из устройства.

Когда батарея освободится от клея, удалите кусок ленты пинцетом, который покрывает соединение батареи с материнской платой.

Отключите батарею от материнской платы, отгибая защёлки и оттягивая провода от разъёма на материнской плате.

Для вашей безопасности и безопасности устройства важно снять батарею перед продолжением любых других операций по разборке.

Не обязательно разделять красный и белый провода от батареи. Комплект замены батареи поставляется с аналогичными проводами уже подключёнными.

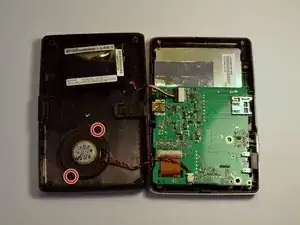

После снятия задней крышки найдите винты, крепящие динамик к внутренней стороне задней крышки.

Используйте отвертку Phillips #0, чтобы удалить два винта 3,8 мм.

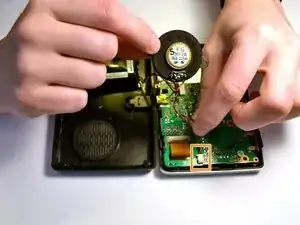

Динамик соединён с материнской платой несколькими проводами.

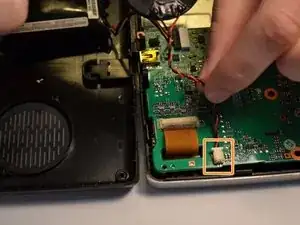

Осторожно снимите коннектор с материнской платы, чтобы полностью вынуть динамик.

После снятия задней крышки извлеките из устройства переключатель питания.

Это лишь скользящий переключатель; кнопка включения устройства находится внутри корпуса.

Замените экран устройства.

Возможно, потребуется помощь друга, чтобы удерживать устройство неподвижно при снятии экрана.

Двумя руками отведите назад защёлки, удерживающие экран на месте.

При необходимости используйте лопатку для создания рычага и снятия экрана.

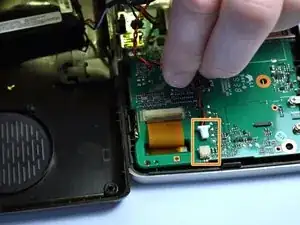

Поднимите фиксатор, удерживающий шлейфовый кабель на месте.

Пинцетом вытяните шлейфовый кабель из разъёма.

После снятия шлейфового кабеля экран полностью отключён от устройства.

Чтобы установить шлейфовый кабель, нажмите на две защёлки, чтобы вдвинуть разъём в гнездо.

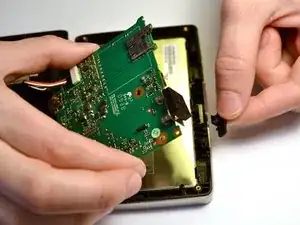

Теперь, когда экран снят с материнской платы, материнская плата не подключена ни к каким компонентам устройства.

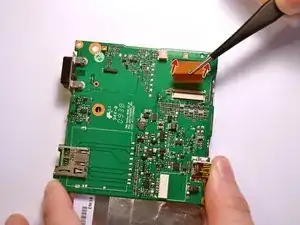

Просуньте шлейфовый кабель через отверстие в плате, чтобы полностью разделить их.
