Замена антенны Magellan RoadMate 1440

Положите GPS экраном вниз.

Удалите четыре винта размером 4.2 мм на задней крышке устройства с помощью отвертки Phillips #0.

Удалите два винта размером 4.2 мм в нижней части устройства с помощью отвертки Phillips #0.

Вставьте черную лопатку в щель сбоку GPS.

Переместите конец лопатки вниз, чтобы разорвать уплотнение между двумя пластиковыми оболочками.

Продолжайте делать это с обеих сторон GPS, чтобы обеспечить плавное снятие.

Полностью отделите две стороны корпуса.

Удалите изоленту с проводов аккумулятора и изоленту с проводов динамика.

Используйте черную лопатку, чтобы разорвать уплотнение между клеем и аккумулятором. Используйте ту же лопатку, чтобы продолжить отстегивание аккумулятора от основы.

Может быть немного сложно отделить аккумулятор от клея.

Поднимите аккумулятор с устройства.

Когда аккумулятор будет свободен от клея, удалите кусочек изоленты с соединения аккумулятора с материнской платой с помощью пинцета.

Отключите аккумулятор от материнской платы, отведя назад защелки и оттянув провода от разъема материнской платы.

Важно для вашей безопасности и безопасности устройства удалить аккумулятор перед продолжением работы с другими компонентами.

Не обязательно отделять красные и белые провода от аккумулятора. Замена аккумуляторного блока будет иметь аналогичные провода уже подключенными.

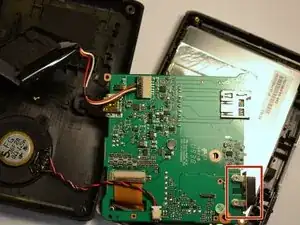

Определите антенну.

Найдите два винта на антенне.

Используйте отвертку Phillips #0, чтобы удалить два винта размером 2.5 мм.

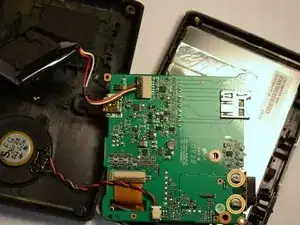

После удаления винтов переместите материнскую плату так, чтобы она находилась со стороны динамика и аккумулятора.

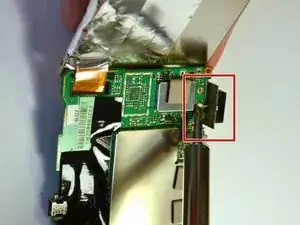

С помощью паяльника расплавьте припой, соединяющий антенну с материнской платой. Для инструкций по использованию паяльника, обратитесь к Руководству по пайке.

Паяльник будет горячим. Обращайтесь с ним осторожно.
