Замена экрана Magellan RoadMate 1440

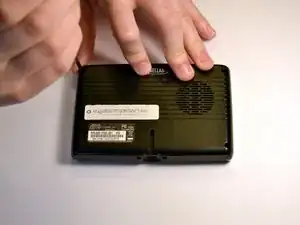

Положите GPS экраном вниз.

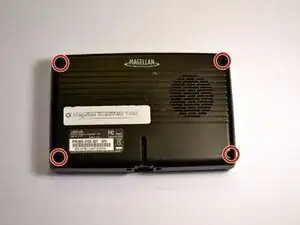

Удалите четыре винта 4.2 мм на задней крышке устройства с помощью отвертки Phillips #0.

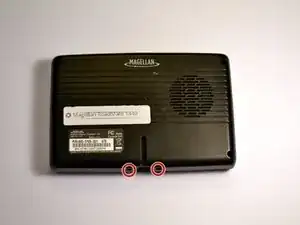

Удалите два винта 4.2 мм в нижней части устройства с помощью отвертки Phillips #0.

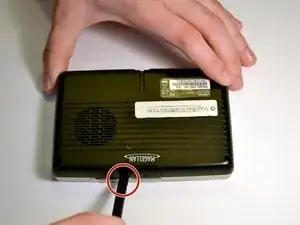

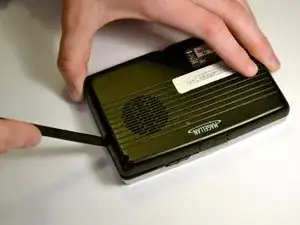

Вставьте черную лопатку в щель с боку GPS.

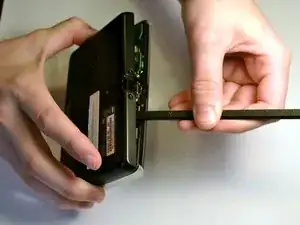

Перемещайте конец лопатки вниз, чтобы разорвать герметик между двумя пластиковыми корпусами.

Продолжайте делать это по каждой стороне GPS, чтобы обеспечить плавное снятие.

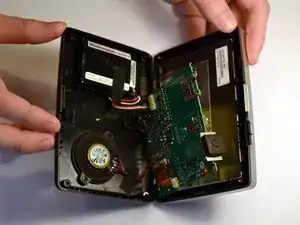

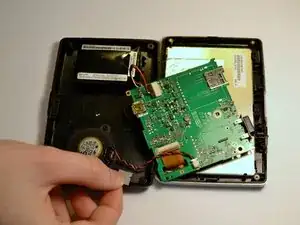

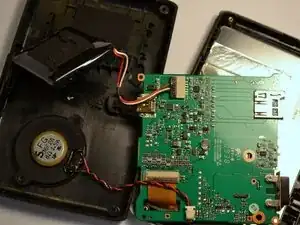

Полностью разъедините две стороны корпуса.

Снимите изоленту с проводов аккумулятора и изоленту с проводов динамика.

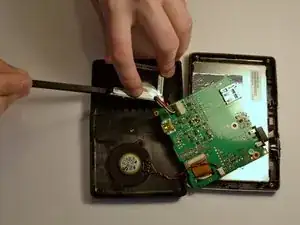

Используйте черную лопатку, чтобы разорвать герметик между клеем и аккумулятором. Используйте ту же лопатку, чтобы продолжить поднимать аккумулятор от основы.

Отделить аккумулятор от клея может быть немного сложно.

Поднимите аккумулятор из устройства.

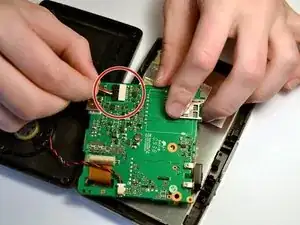

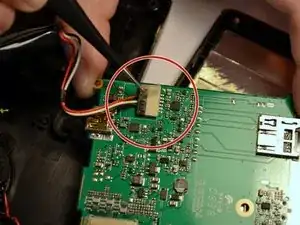

После того как аккумулятор освободился от клея, удалите кусок изоленты, который закрывает соединение аккумулятора с материнской платой, с помощью пинцета.

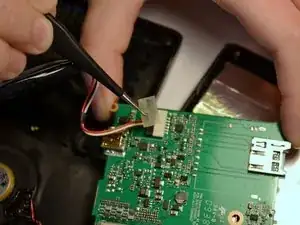

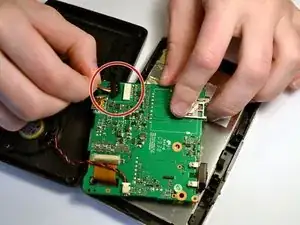

Отсоедините аккумулятор от материнской платы, потянув за зажимы и вытянув провода от разъема материнской платы.

Важно для вашей безопасности и безопасности устройства удалить аккумулятор перед продолжением удаления других деталей.

Не обязательно отделять красные и белые провода от аккумулятора. Запасной аккумулятор будет поставляться с аналогичными проводами, уже прикрепленными.

Замените экран устройства.

Возможно, вам потребуется помощь друга, чтобы удерживать устройство стабильно во время удаления экрана.

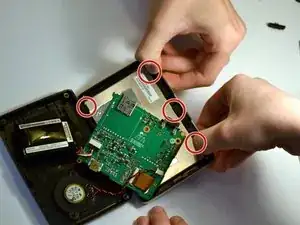

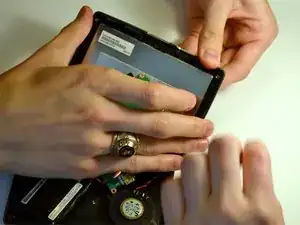

Используя обе руки, потяните за вкладки, удерживающие экран на месте.

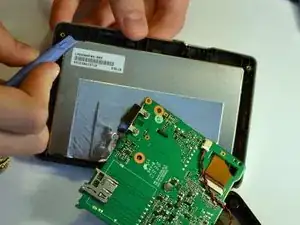

При необходимости используйте лопатку для создания рычага, чтобы снять экран.

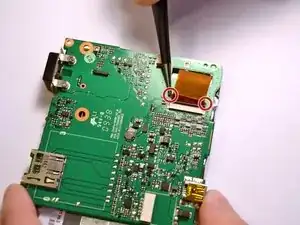

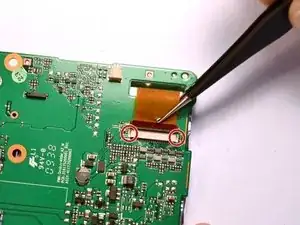

Поднимите переключатель, фиксирующий шлейф кабеля на месте.

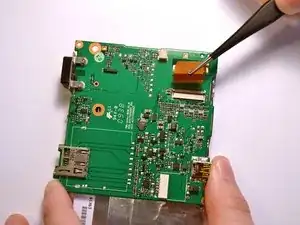

Используя пинцет, вытяните шлейф из гнезда.

После удаления шлейфа экран полностью отключен от устройства.

Чтобы заменить шлейф, нажмите на две вкладки, чтобы вставить головку в гнездо.
