Замена кнопок захвата контроллера HTC Vive

Переверните контроллер Vive так, чтобы нижняя «тарелка» была направлена вверх.

Используйте отвертку Torx T5, чтобы выкрутить три чёрных винта длиной 21 мм с нижней «тарелки».

Используйте нейлоновую лопатку, чтобы по всему периметру разъединить верхнюю и нижнюю крышки «тарелки».

Снимите только верхнюю крышку «тарелки», потянув её вверх рукой.

Используйте крестовую отвертку Phillips 00, чтобы выкрутить три серебряных винта длиной 12,8 мм с открытой верхней панели датчика.

Осторожно оттяните нижнюю крышку «тарелки» рукой.

Чтобы облегчить снятие крышки, сожмите основание контроллера другой рукой, как показано на втором изображении этого шага. Сжатие облегчит отщёлкивание защёлок и поможет предотвратить их поломку.

Используйте отвертку Torx T5, чтобы выкрутить два чёрных винта длиной 5,2 мм на задней серой панели.

Переверните контроллер Vive так, чтобы открытая нижняя панель «тарелки» была направлена вверх.

Используйте отвертку Torx T5, чтобы выкрутить три чёрных винта длиной 5,2 мм.

Используйте нейлоновую лопатку, чтобы аккуратно раздвинуть переднюю панель, проводя лопатку по краям рукояти.

Отделяйте только края передней панели. Пока не пытайтесь полностью снять панель.

Осторожно приподнимите правую часть панели влево.

Осторожно отсоедините верхний ленточный кабель, подтянув ленту вверх и от материнки двумя пальцами.

Не пытайтесь отсоединять ленточные кабели от передней панели.

Осторожно отсоедините средний ленточный кабель, подтянув его вверх и от материнки двумя пальцами.

Не пытайтесь отсоединять ленточные кабели от передней панели.

Используйте нейлоновую лопатку, чтобы поднять белую защёлку на 90 градусов.

Осторожно отсоедините нижний ленточный кабель, потянув ленту вниз двумя пальцами.

Используйте крестовую отвертку Phillips 00, чтобы выкрутить два чёрных винта длиной 2,8 мм с серебряной пластины.

Используйте крестовую отвертку Phillips 00, чтобы выкрутить чёрный винт длиной 5,8 мм в нижнем правом углу серебряной пластины.

Снимите серебряную пластину, сжав её двумя пальцами и подняв вверх.

Используйте крестовую отвертку Phillips 00, чтобы выкрутить чёрный винт длиной 5,8 мм в верхнем левом углу рамки аккумулятора.

Используйте отвертку Torx T5, чтобы выкрутить два серебряных винта длиной 4,2 мм в нижней части рамки аккумулятора.

Осторожно отсоедините трёхконтактный кабель, сжав его двумя пальцами и потянув вверх.

Поднимите рамку аккумулятора, чтобы извлечь аккумулятор из контроллера Vive.

Используйте крестовую отвертку Phillips 00, чтобы выкрутить два чёрных винта длиной 5,8 мм в верхней части материнской платы.

Используйте отвертку Torx T5, чтобы выкрутить два серебряных винта длиной 4,2 мм в нижней части материнской платы.

Используйте нейлоновую лопатку, чтобы повернуть чёрную защёлку вверх на 90 градусов.

Осторожно отсоедините ленточный кабель пальцем.

Поднимите материнскую плату вверх и выньте её из контроллера Vive, используя руки.

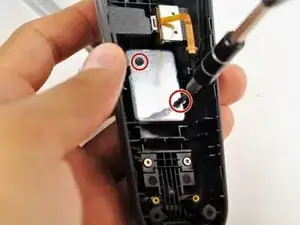

Используйте крестовую отвертку PH00, чтобы отвёрнуть два чёрных винта 5,8 мм с серебряной прямоугольной пластины.

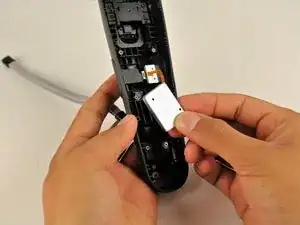

Поднимите серебряную прямоугольную пластину вверх и вытяните её из контроллера рукой.

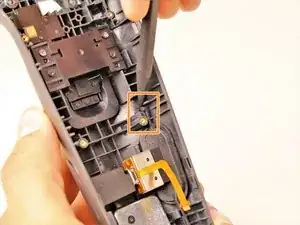

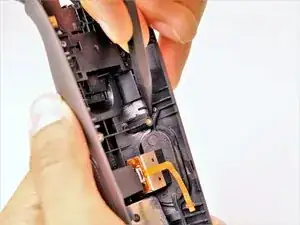

С помощью нейлоновой лопатки подденьте нижнюю резиновую защёлку на внутренней стороне правой кнопки рукояти.

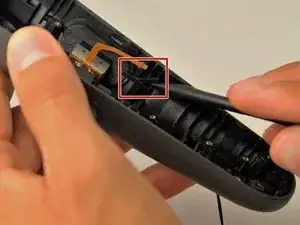

С помощью нейлоновой лопатки подденьте верхнюю резиновую защёлку на внутренней стороне правой кнопки рукояти.

Нажмите на кнопку рукояти пальцем, пока она не выскочит из гнезда.

При выталкивании кнопки рукояти может прозвучать щелчок

Повторите шаги 23 и 24, чтобы снять кнопку рукояти с левой стороны.
