Замена дочерней платы контроллера HTC Vive

Переверните контроллер Vive так, чтобы нижняя крышка «блюдце» была сверху.

Используйте отвертку T5 Torx, чтобы выкрутить три чёрных винта длиной 21 мм из нижней крышки «блюдце».

Используйте нейлоновую лопатку, чтобы отделить верхнюю и нижнюю части крышки «блюдце» по всей окружности.

Снимайте только верхнюю часть крышки «блюдце», потянув её вверх рукой.

Используйте крестовую отвертку Phillips 00, чтобы выкрутить три серебристых винта длиной 12.8 мм из открытой верхней панели датчика.

Осторожно оттяните нижнюю часть крышки «блюдце» рукой.

Чтобы облегчить снятие крышки «блюдце», сожмите основание контроллера другой рукой, как показано на втором изображении этого шага. Сжатие упростит освобождение защёлок и поможет предотвратить их поломку.

Используйте отвертку T5 Torx, чтобы выкрутить два чёрных винта длиной 5.2 мм на задней серой панели.

Переверните контроллер Vive так, чтобы открытая нижняя панель «блюдце» была сверху.

Используйте отвертку T5 Torx, чтобы выкрутить три чёрных винта длиной 5.2 мм.

Используйте нейлоновую лопатку, чтобы аккуратно отделить переднюю панель, прогоняя лопатку по краям рукояти.

Отделяйте только края передней панели. Не пытайтесь пока полностью снять панель.

Осторожно поднимите правую сторону панели влево.

Осторожно отсоедините верхний ленточный кабель, потянув ленту вверх и прочь от платы двумя пальцами.

Не пытайтесь отключать ленточные кабели от передней панели.

Осторожно отсоедините средний ленточный кабель, потянув ленту вверх и прочь от платы двумя пальцами.

Не пытайтесь отключать ленточные кабели от передней панели.

Используйте нейлоновую лопатку, чтобы поднять белый фиксатор на 90 градусов.

Осторожно отсоедините нижний ленточный кабель, потянув ленту вниз двумя пальцами.

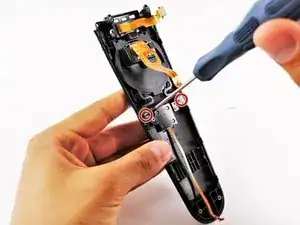

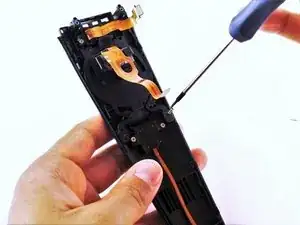

Используйте отвертку с насадкой T5 Torx, чтобы выкрутить два серебристых винта длиной 4.2 мм в задней части трекпада.

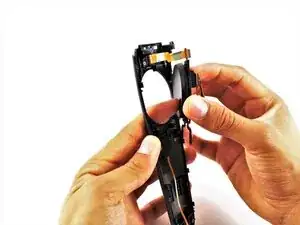

Поднимите трекпад вверх и выньте его из панели рукой.

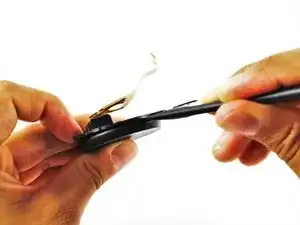

Вставьте лопатку в паз между трекпадом и его задней крышкой.

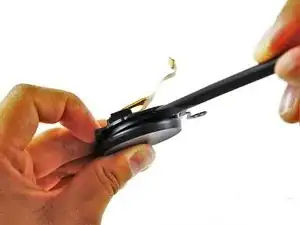

Подденьте заднюю панель, поворачивая лопатку по часовой стрелке, чтобы открыть заднюю крышку и получить доступ к дочерней плате внутри трекпада.

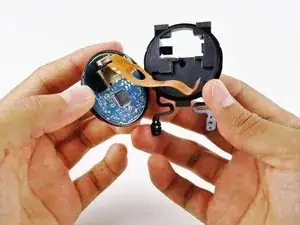

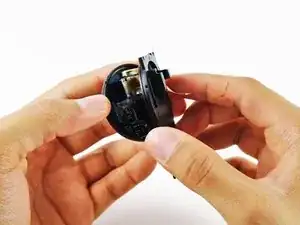

Отделите заднюю крышку от дочерней платы руками.

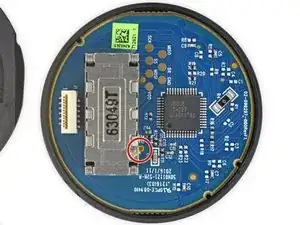

При повторной сборке с рабочей дочерней платой обратите внимание на этот маленький ленточный кабель. Он присоединяется к большему ленточному кабелю и оторвётся, если больший кабель будет оттянут от вибромотора.
