Замена поляризатора для три-LCD проекторов

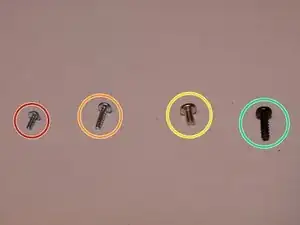

Прежде всего: в этом руководстве встречаются пять размеров винтов. Я буду ссылаться на них как на размеры 1–5 на протяжении всего руководства.

Самый левый (размер 1): Эти винты закрепляют основную плату. Один из них также помогает закрепить панель ввода-вывода.

2-й слева (размер 2): Этот винт крепит заземляющий провод к панели ввода-вывода.

3-й слева (размер 3): Эти винты используются только на панели ввода-вывода.

4-й слева (размер 4): Эти винты удерживают внешнюю крышку проектора.

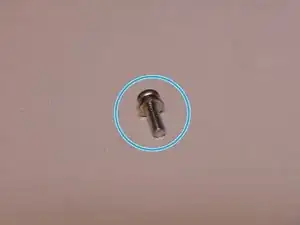

На втором изображении (размер 5): Два из этих винтов закрепляют узел ярма.

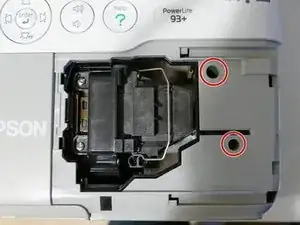

Начните с удаления этих двух винтов (размер 4) под крышкой лампы.

Извлечение лампы не обязательно для этого ремонта, но может облегчить работу.

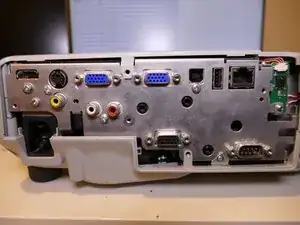

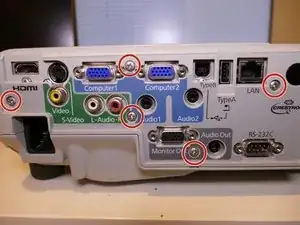

Отвинтите эти 5 винтов (размер 3), затем снимите панель, которую они закрепляют.

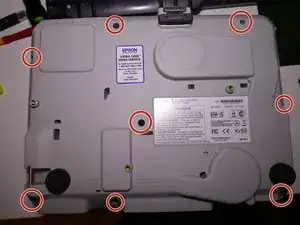

Снимите эти 8 винтов (размер 4), которые крепят верхнюю крышку.

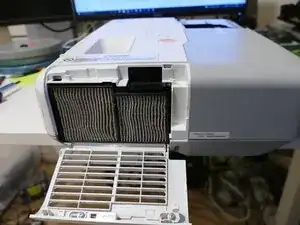

Откройте крышку воздушного фильтра, иначе она помешает открыть верхнюю крышку.

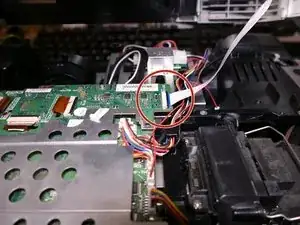

Установите проектор в нормальное положение и снимите крышку. Обязательно отсоедините этот ленточный кабель.

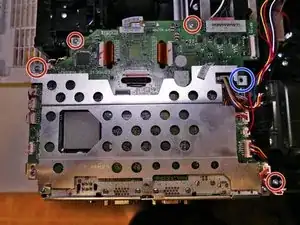

Снимите все 4 винта размера 1, отмеченные КРАСНЫМ.

В зависимости от модели проектора может потребоваться также снять черную декоративную накладку под винтом в правом нижнем углу.

Не удаляйте винт внутри СИНЕГО круга. Если вы это сделаете, металлическая опора упадет внутрь проектора, и её будет трудно установить обратно.

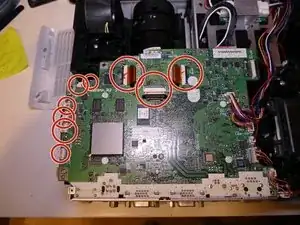

Отключите все эти разъемы.

Обратите внимание: один в верхнем левом углу находится на нижней стороне платы.

Хотя на этой фотографии снят металлический экран, его удалять не обязательно.

Отключение этих разъемов позволит откинуть плату вверх и в сторону. Если вы хотите снять её полностью, отключите все разъемы.

Не беспокойтесь о том, что не сможете запомнить, куда идет каждый кабель: большинство разъемов различаются, чтобы исключить ошибочную установку.

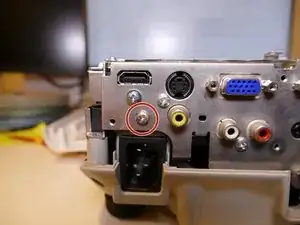

Снимите этот винт (размер 3).

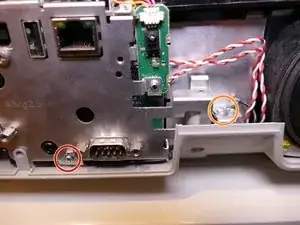

Снимите левый винт (размер 1).

Снимите правый винт (размер 2).

Осторожно откиньте основную плату вправо и вверх.

Плата может зацепиться за левый нижний угол, будьте внимательны.

К слову: распространённая проблема — смещение одного из зеркал из-за нагрева. На этом этапе полезно снять крышку корпуса зеркал и проверить. Если зеркало выпало, приклейте его на место двухкомпонентным эпоксидным клеем, плотно и ровно прижав к посадочному месту.

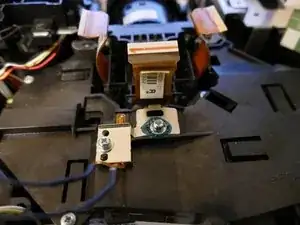

Это зелёный поляризатор.

Снимите винт и извлеките его.

Это сгоревший поляризатор.

Если у вас выглядит так же, вы нашли причину проблемы.

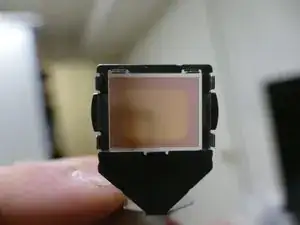

Так должен выглядеть исправный поляризатор.

Вам потребуется новый поляризатор, что может быть непросто. Многие проекторы Epson используют одинаковый поляризатор, поэтому вы можете взять его из другого проектора.

После установки нового поляризатора установите плату обратно, чтобы протестировать проектор. Для включения при разобранном корпусе потребуется удерживать выключатель крышки лампы.

Если уровень зелёного нормальный, можно переходить к сборке оборудования в обратном порядке.

Если оттенок зелёного по-прежнему неверен, переходите к шагу 16.

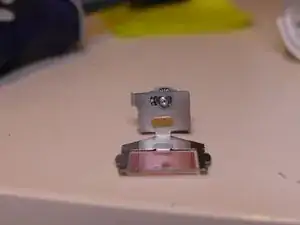

Как видно, винт также служит точкой регулировки, которую возможно придётся подстроить для достижения правильного уровня зелёного.

Разрежьте клей и сдвигайте поляризатор влево или вправо, пока цвет проектора не станет правильным. Это может быть утомительно, так как после каждой регулировки потребуется устанавливать плату для проверки.

Сдвиг влево увеличивает количество пропускаемого зелёного.

Сдвиг вправо уменьшает его.

Когда настройка будет завершена, соберите проектор обратно — ремонт окончен.
