Замена передней регулируемой ножки Epson Powerlite S4

Нажмите кнопку питания, расположенную на верхней части проектора.

Не забудьте полностью дождаться охлаждения проектора после выключения питания перед началом ремонта.

Отверткой Phillips №1 ослабьте единственный фиксирующий винт на правой стороне проектора.

Фиксирующий винт ослабнет, но не может быть полностью удалён.

Сдвиньте панель и снимите её с устройства.

Снимите семь чёрных винтов длиной 10 мм с нижней части устройства с помощью отвертки Phillips №1.

Вам может потребоваться удлинитель для отвертки, чтобы добраться до семи винтов.

Снимите три более мелких серебристых винта с помощью отвертки Phillips №1.

Поверните проектор так, чтобы кнопка питания оказалась сверху.

Осторожно потяните крышку вверх, пока она не отщелкнется.

Не тяните слишком сильно; шлейфовый кабель всё ещё соединяет верхнюю крышку с платой.

Отключите шлейфовый кабель, который соединяет крышку с платой.

Снимите крышку и отложите в сторону.

Снимите три винта, фиксирующие плату, с помощью отвертки Phillips №1.

Убедитесь, что два крупных кабеля, расположенные в центре, отключены.

Снимите девять кабелей, подключённых к плате, вытянув их из разъёмов вверх.

Вам может понадобиться лопатка или пластиковый инструмент для вскрытия, чтобы отключить все провода, подключённые к плате.

Осторожно приподнимите плату за края.

Снимите с основания и отложите в сторону.

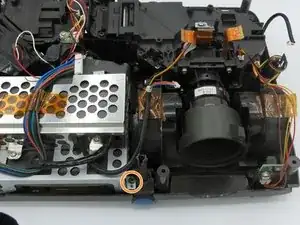

Слева от объектива находится регулируемая ножка.

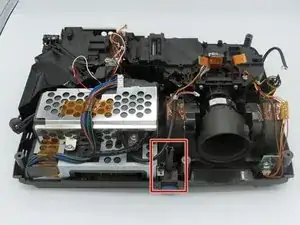

Удалите винт слева от регулируемой ножки с помощью отвертки Phillips №0.

Поднимите регулируемую ножку, чтобы извлечь её из проектора.
