Замена динамика Epson PowerLite 83+
Со временем звук проектора может искажаться, становиться приглушённым или его трудно будет расслышать. Для устранения этой проблемы потребуется очистка или замена динамика. Для дополнительной информации обратитесь к странице устранения неполадок. Если вам нужно заменить динамик в проекторе Epson PowerLite 83+, следуйте этому руководству.
Перед началом ремонта выключите проектор и отключите его от адаптера питания.
Шаг 1
Снимите восемь винтов Phillips #2 длиной 5 мм, фиксирующих нижнюю крышку проектора.
Для доступа к винтам потребуется отвертка Phillips #2 с длинным стержнем.
Шаг 2
Переверните проектор и приподнимите верхнюю крышку с задней части проектора.
Спереди подключены два кабеля, которые не позволяют полностью снять крышку.
Отключите JST-разъём сдвижной крышки. Возьмите разъём и осторожно покачивайте его туда-сюда, прилагая лёгкое усилие.
Шаг 3
С помощью лопатки приподнимите фиксирующую защёлку ленточного кабеля вдоль длины кабеля.
Извлеките ленточный кабель из разъёма и отложите верхнюю крышку проектора в сторону.
Шаг 4
Удалите два винта Phillips #2 длиной 6 мм.
Удалите один серебристый винт Phillips #2 длиной 5 мм.
Шаг 5
С помощью ногтей или лопатки отсоедините одиннадцать JST-разъёмов, подключенных к материнской плате.
Шаг 6
С помощью лопатки отогните пластиковые фиксирующие язычки и аккуратно извлеките три ленточных кабеля из их разъёмов.
Шаг 7
Убедитесь, что все JST-разъёмы не мешают материнской плате и что ленточные кабели свободно двигаются в вырезах плат.
Поднимите материнскую плату с передней стороны проектора, чтобы освободить ленточные кабели.
Отключите JST-разъём динамика на нижней стороне материнской платы с помощью ногтей.
Извлеките материнскую плату из корпуса.
Шаг 8

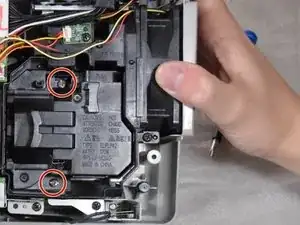

Ослабьте два неподвижных винта Phillips #2, фиксирующих лампу.
Неподвижные винты не следует полностью выкручивать. Они закреплены на самой лампе с помощью фиксирующих колец и будут удалены вместе с лампой.
Шаг 9

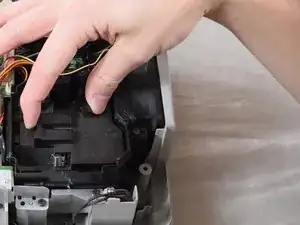

Держась за вдавленные участки лампы пальцами, аккуратно потяните её вверх, чтобы извлечь из корпуса.
Шаг 10

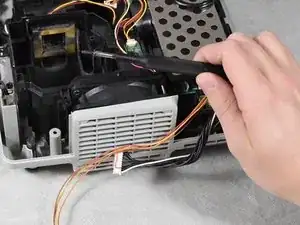

Удалите четыре винта Phillips #2 длиной 6 мм.
Поднимите кронштейн вентилятора вертикально вверх, чтобы снять его с корпуса.
Шаг 11

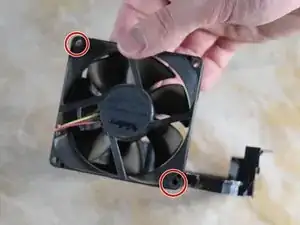

Удалите два винта Phillips #2 длиной 6 мм.
Для удаления винтов потребуется длинная тонкая отвертка Phillips #2.
Шаг 12

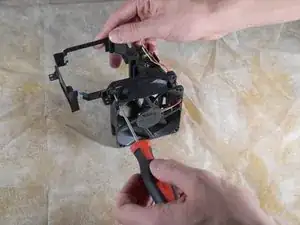

Снимите вытяжной вентилятор с кронштейна.
Шаг 13
Снимите четыре винта Phillips #2 длиной 6 мм, фиксирующие кронштейн вентилятора.
Поднимите кронштейн вентилятора вертикально вверх и отложите в сторону.
Шаг 14

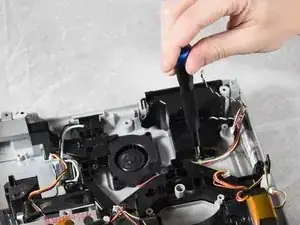

Снимите четыре винта Phillips #2 длиной 6 мм, фиксирующие объектив проектора.
Шаг 15
Отстегните провод JST от держателя проводов и отведите его в сторону.

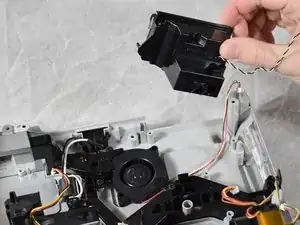

Снимите объектив проектора с основания.
Шаг 16

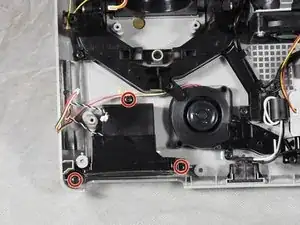

Удалите три винта Phillips #2 длиной 6 мм.
Шаг 17
Извлеките динамик из корпуса проектора.
Заключение
Для обратной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
