Замена блока питания Epson PowerLite 83+

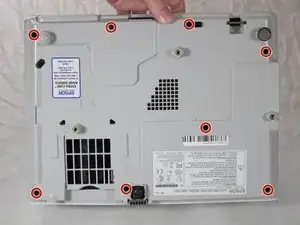

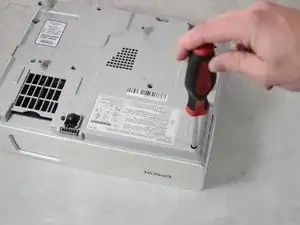

Снимите восемь винтов Филлипс #2 длиной 5 мм, крепящих нижнюю крышку проектора.

Требуется отвертка Phillips #2 с длинным стержнем, чтобы добраться до винтов.

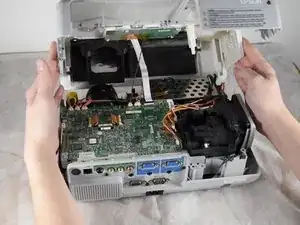

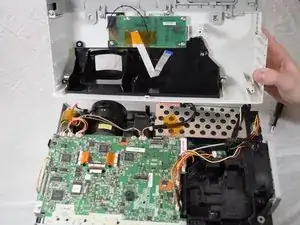

Переверните проектор и поднимите верхнюю крышку с задней части проектора.

Спереди подключены два кабеля, которые препятствуют полному снятию.

Отключите разъём JST крышки направляющей. Захватите разъём и покачивайте его взад-вперёд, одновременно слегка надавливая.

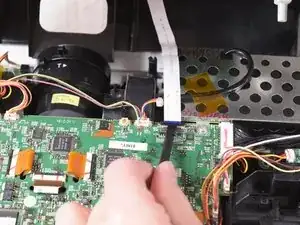

С помощью лопатки (спуджера) приподнимите фиксатор ленточного кабеля вдоль всей длины кабеля.

Извлеките ленточный кабель из разъёма и отложите верхнюю крышку проектора в сторону.

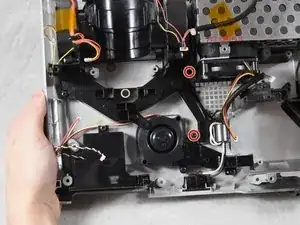

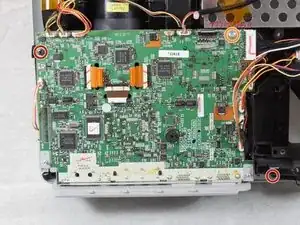

Удалите два винта Филлипс #2 длиной 6 мм.

Удалите один серебристый винт Филлипс #2 длиной 5 мм.

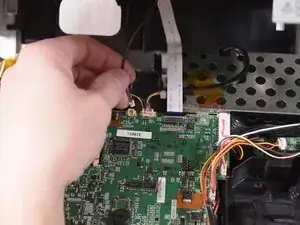

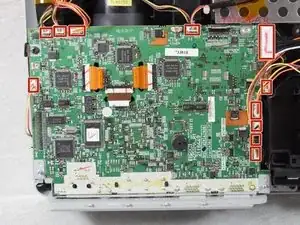

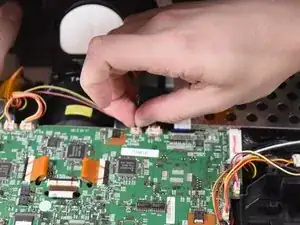

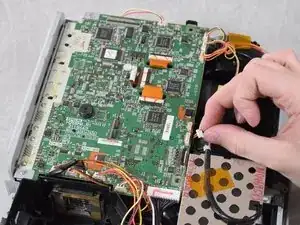

С помощью ногтей или лопатки снимите одиннадцать разъёмов JST, подключенных к материнской плате.

С помощью лопатки поднимите пластмассовые фиксаторы и аккуратно извлеките три ленточных кабеля из разъёмов.

Убедитесь, что все разъёмы JST свободны от материнской платы и что ленточные кабели свободно перемещаются в вырезах материнской платы.

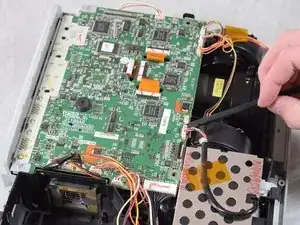

Поднимите материнскую плату с передней стороны проектора, чтобы освободить ленточные кабели.

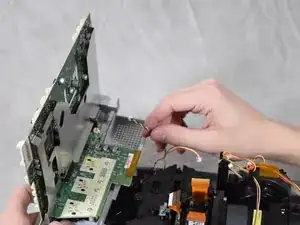

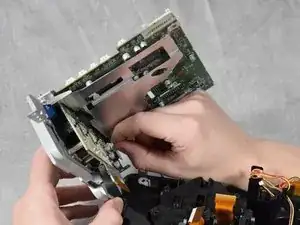

Отключите разъём JST динамика с нижней стороны материнской платы, используя ногти.

Снимите материнскую плату из корпуса.

Снимите четыре винта Филлипс #2 длиной 6 мм, крепящие кронштейн вентилятора.

Снимите кронштейн вентилятора, потянув его вертикально вверх, и отложите в сторону.

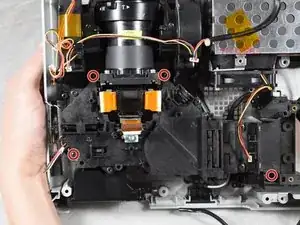

Снимите четыре винта Филлипс #2 длиной 6 мм, крепящие объектив проектора.

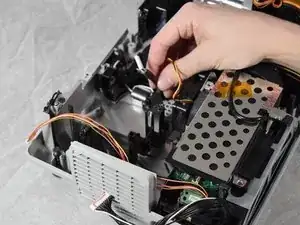

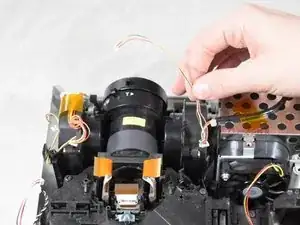

Отстегните провод разъёма JST от держателя проводов и отведите его в сторону.

Снимите объектив проектора с основания.

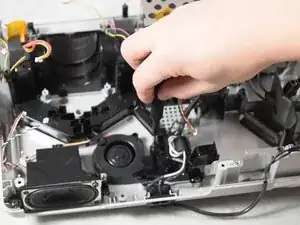

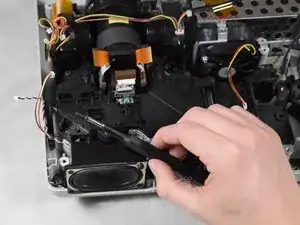

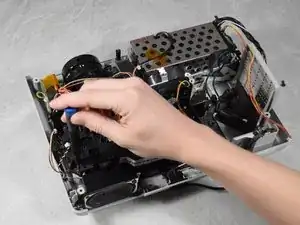

С помощью лопатки снимите датчик, поддев его снизу.

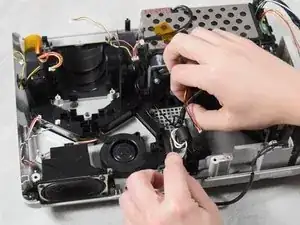

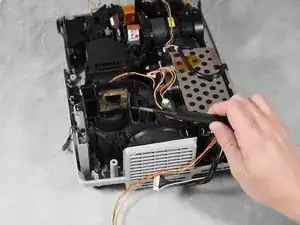

Снимите штекер питания лампы, покачивая его в сторону вентилятора и затем потянув вверх.

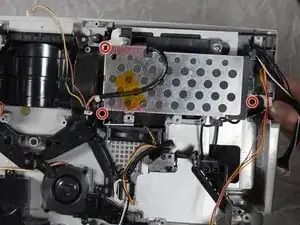

Удалите три винта Филлипс #2 длиной 6 мм, крепящие блок питания.

Винт, расположенный рядом с вентилятором блока питания, находится вблизи магнитного поля. Повторная установка этого винта может быть затруднена.

Удалите два винта Филлипс #2 длиной 6 мм, крепящие направляющую проводов.

Снимите провода, аккуратно приподняв направляющую проводов.

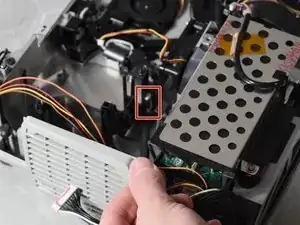

Удерживая штекер питания пальцами, сильно сожмите его стороны и приподнимите.

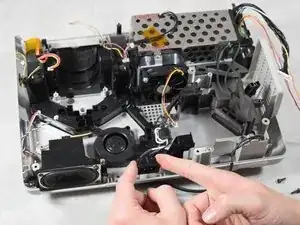

Извлеките блок питания.
