Замена балласта лампы проектора Epson Powerlite 915W

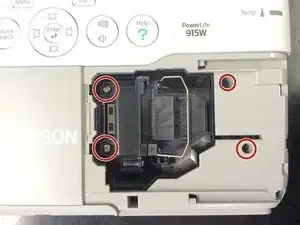

Это стандартная процедура. Снимите крышку, ослабьте винты крепления лампы и вытяните лампу прямо наружу.

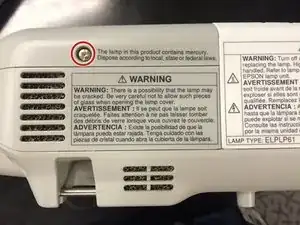

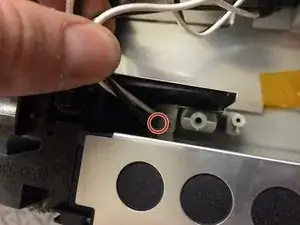

Здесь же не забудьте снять 2 винта справа от лампы.

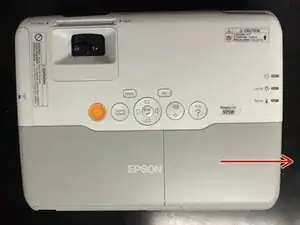

Сдвиньте засечку вправо, затем откройте область фильтра.

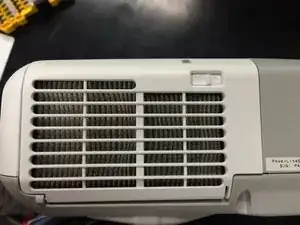

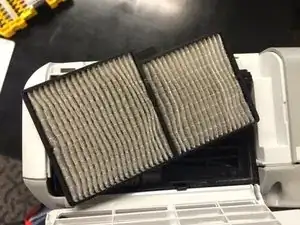

Вытяните фильтр прямо наружу.

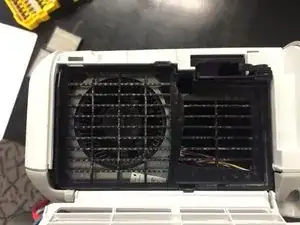

Обязательно оставьте дверцу фильтра открытой, так как при закрытой дверце корпус проектора удерживается закрытым.

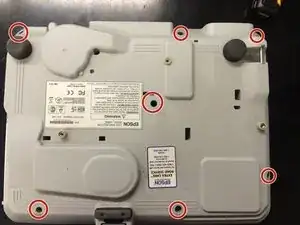

Снимите 7 винтов снизу. Все они одного размера и резьбы.

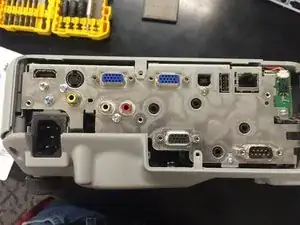

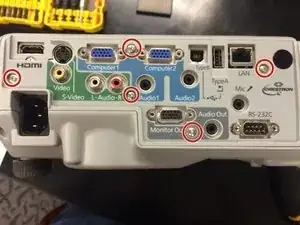

Снимите 5 винтов с задней панели. Они все одинаковые (но не такие, как винты снизу).

Снимите панель.

При повторной сборке полезно отложить этот шаг до тех пор, пока верхняя часть корпуса снова не собрана.

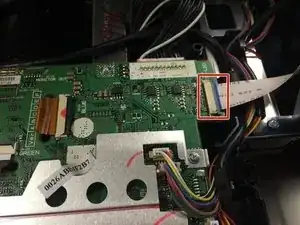

Отключите ленточный кабель, подключённый к светодиодам на внешней стороне корпуса.

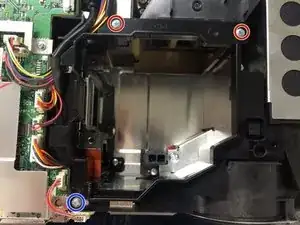

В этой области нужно удалить 3 винта. 2 из них одинаковые, а 1 уникальный (обозначен синим).

Поднимите облицовку прямо вверх.

Снимите 2 винта с вентиляционной решётки.

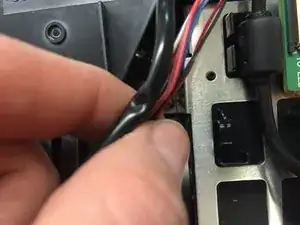

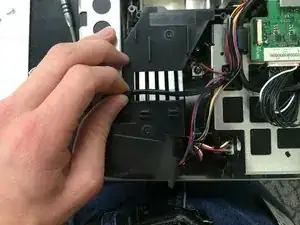

Снимите провода с верхней части вентиляционной решётки и выведите их из канала в сторону решётки.

Когда вы поднимете вентилятор, всё поднимется как единый узел, но провода останутся подключёнными. Вам не нужно удалять весь блок, достаточно сдвинуть его в сторону. Придётся вытащить его, пошевелив, чтобы вывести из-под кабеля, пересекающего его сверху.

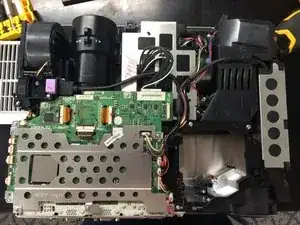

Отодвиньте узел в сторону.

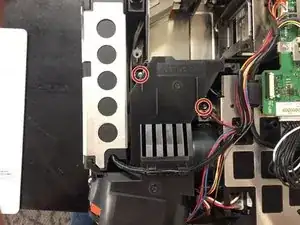

Снимите 2 винта спереди и сзади держателя балласта лампы.

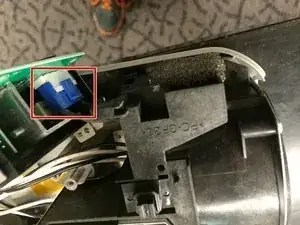

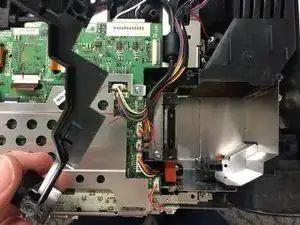

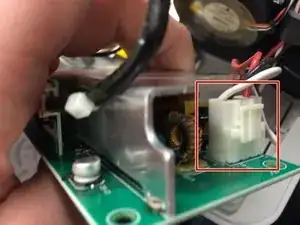

Поднимите балласт вместе с держателем сзади и сдвиньте его так, чтобы был виден синий разъём, затем отключите его.

Теперь можно выдвинуть балласт из держателя и отключить оставшиеся 2 соединения.
