Замена аккумулятора xqisit xqBeat

Электроника

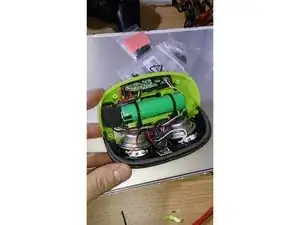

после заметки: пришлось заменить нижнюю мембрану на пластиковую пластину, чтобы освободить место для элемента 18650 и избежать вибраций

Шаг 1

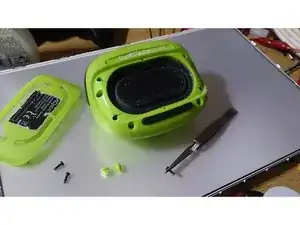

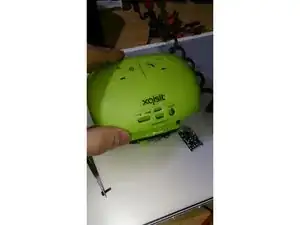

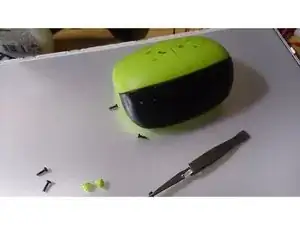

под этими крышками находятся два винта, которые можно поддеть ножом или чем-то подобным, и ещё два под нижней крышкой. нижняя крышка удерживается трением и небольшим количеством клея, но её можно аккуратно поддеть и снять.

Шаг 2

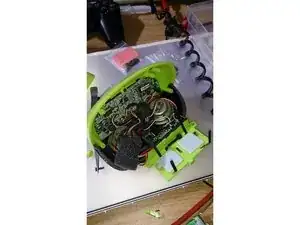

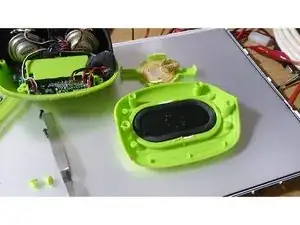

чтобы освободить место для элемента 18650, я отпилил ненужную конструкцию на «басовом динамике»

можно оставить её, если вы собираетесь заменить аккумулятор на аналогичный

после заметки: этот «динамик» может давать некоторые звуковые преимущества. также мне пришлось заменить чёрную мембрану жёсткой пластиковой крышкой, потому что вибрации воздействовали на элемент 18650.

Шаг 3

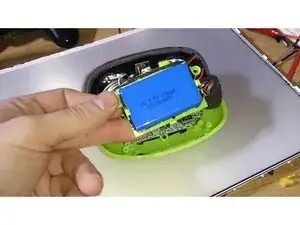

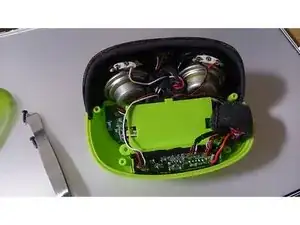

открутите два винта на боковой части и проверните деталь, чтобы добраться до аккумулятора

он приклеен на место, поэтому при небольшом усилии его можно вынуть.

отрежьте провода, возможно, посередине или около того...

если хотите или у вас есть запасной, вы можете припаять новый аналогичный аккумулятор к клеммам — и всё готово.

Шаг 4

есть несколько причин, по которым я решил использовать новый контроллер заряда аккумулятора

1. Я хотел порт micro USB

2. Я больше не доверяю оригинальному модулю

3. для нового модуля есть место :)

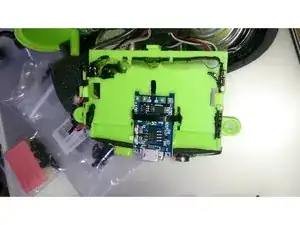

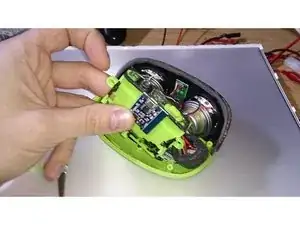

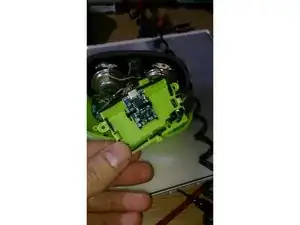

поэтому я сделал пазы для зарядного модуля (это зарядное/защитное устройство для литий‑ионного аккумулятора), чтобы центрировать его над оригинальным USB‑разъёмом. его можно перемещать вперёд и назад, потому что на этом этапе точное положение неизвестно. поищите в интернете, если хотите — они стоят около доллара.

Шаг 5

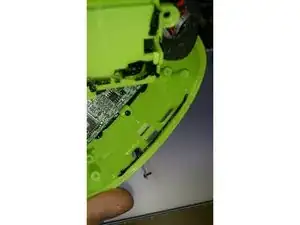

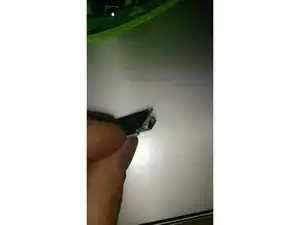

я немного сточил переднюю часть платы, чтобы разъём выступал дальше.

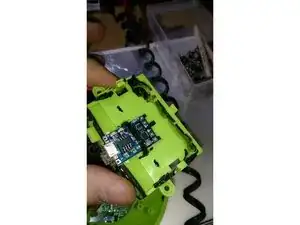

приблизьте фиксатор ремешка и определите окончательное положение методом проб и ошибок. затем зафиксируйте его горячим клеем.

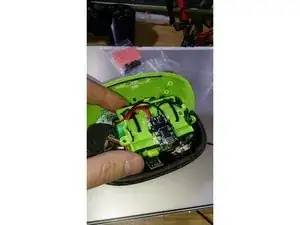

здесь я также сделал 4 паза для крепления нового аккумулятора ремнями и паз позади зарядного модуля, чтобы можно было смещать плату в собранном состоянии.
