Замена батарей в держателе батарей HTC Vive XR Elite

Перед началом ремонта разрядите батареи в гарнитуре ниже 25%. Заряженная батарея может протечь опасными химикатами или загореться при повреждении.

Запуск игры Half Life: Alyx поможет в этом!

В Vive XR Elite есть датчик близости, который переводит гарнитуру в режим ожидания для экономии заряда, когда она не используется. Чтобы быстрее разрядить батарею, нужно пользоваться гарнитурой.

Отключите кабель питания USB‑C.

Нажмите кнопку фиксации на правом слоте держателя батареи возле дужки.

Оттяните держатель батареи от правого слота дужки, чтобы отсоединить его.

Повторите предыдущий шаг для левого слота дужки.

Отделите гарнитуру от держателя батареи.

Вставьте длинный край открывающей лопатки в зазор между двумя половинами держателя батареи, рядом с кабелем USB‑C.

Проведите лопаткой вдоль верхнего края держателя батареи, чтобы освободить пластиковые защёлки.

Переверните держатель батареи.

Вставьте длинный край открывающей лопатки в зазор между двумя половинами держателя батареи.

Проведите лопаткой вдоль нижнего края держателя батареи, чтобы освободить пластиковые защёлки.

Разъедините две половины держателя батареи до полного разделения.

С помощью пинцета отогните графитовую термоленту, покрывающую внутреннюю пластиковую рамку.

Если лента немного порвётся, не волнуйтесь! При сборке приклейте её обратно на исходное место так, как будто она осталась цельной.

Используйте отвертку Torx T5, чтобы удалить девять винтов, фиксирующих внутреннюю пластиковую рамку:

Пять винтов длиной 11.8 мм

Три винта длиной 5.6 мм

Один винт длиной 5.6 мм

Этот винт покрыт кусочком чёрной пластиковой ленты. Снимите её пинцетом перед отворачиванием.

В течение всего ремонта следите за каждым винтом и возвращайте его точно на то место, откуда он был вынут.

Снимите внутреннюю пластиковую рамку, убедившись, что графитовая термолента продета через неё.

Используйте отвертку Torx T5, чтобы удалить два винта длиной 5.6 мм, фиксирующие зажимы ремешка для головы.

С помощью пинцета снимите левые и правые зажимы ремешка для головы.

Снимите термопрокладку, покрывающую плату батареи, с помощью пинцета или пальцев.

Работайте медленно, чтобы не порвать термопрокладку.

Используйте плоский конец лопатки, чтобы выгнуть разъёмы соединителей левых и правых элементов батареи из их гнёзд.

Используйте острие лопатки, чтобы откинуть запирающую лопатку на ZIF‑разъёме светодиода питания.

С помощью пинцета или пальцев отсоедините кабель светодиода питания.

При сборке вставьте кабель в разъём и закройте запирающую лопатку. Если кабель заедает, аккуратно выньте его и выровняйте перед повторной попыткой.

Потяните черную планку прямо вверх на кабеле питания USB-C, чтобы отключить его.

При сборке совместите кабель прямо над разъемом и нажмите вертикально вниз, чтобы подключить его обратно.

С помощью пинцета или пальцев оторвите проводящую ленту от переднего металлического кожуха аккумулятора.

Используйте отвертку Torx T5, чтобы выкрутить четыре винта длиной 4,1 мм, закрепляющих плату аккумулятора.

Снимите плату аккумулятора.

Используйте отвертку Torx T5, чтобы выкрутить три винта, закрепляющие передний металлический кожух аккумулятора:

Два винта длиной 11,8 мм

Один винт длиной 4,8 мм

Сдвиньте кабель питания USB-C влево, чтобы отщелкнуть его.

Снимите передний металлический кожух аккумулятора.

Установите держатель аккумулятора в вертикальное положение так, чтобы элементы аккумулятора могли лечь плоско на рабочую поверхность.

Не пытайтесь полностью извлечь аккумуляторы пока — они все еще прикреплены к держателю графитовой термопроводящей лентой.

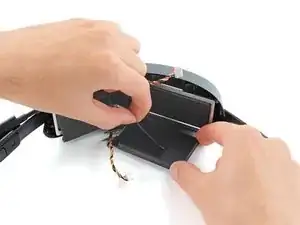

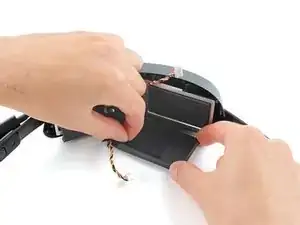

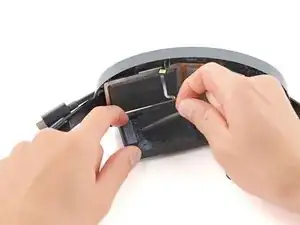

Оторвите графитовую термопроводящую ленту, покрывающую правый элемент аккумулятора.

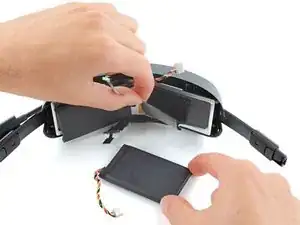

Снимите правый элемент аккумулятора.

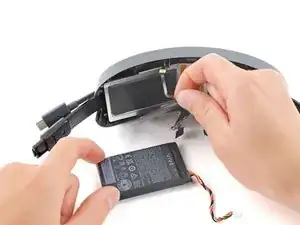

Повторите предыдущий шаг для левого элемента аккумулятора.
