Замена сетевого адаптера iHome IH11
Используйте это руководство для снятия сетевого адаптера. Для помощи в устранении неполадок перейдите по ссылке на нашу страницу устранения неполадок iHome IH11 Troubleshooting.
Шаг 1

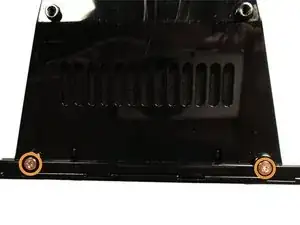

Открутите два винта 9,0 мм крестовой отвёрткой №1.
Снимите полупрозрачную нижнюю пластиковую панель.
Шаг 2

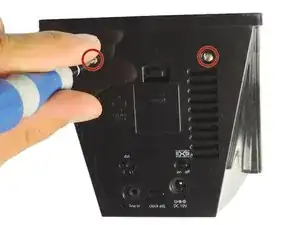

Снимите два винта 9,0 мм на задней панели iHome крестовой отвёрткой №1.
Повторите предыдущий шаг для двух винтов 9,0 мм на дне.
Аккуратно сдвиньте заднюю крышку. К задней крышке подключены провода.
Шаг 3

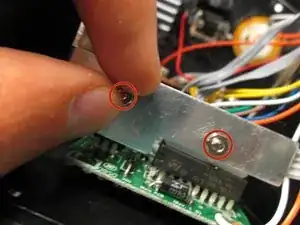

Снимите алюминиевый кронштейн, ослабив две гайки и вручную вывернув болты 8,0 мм.
Шаг 4

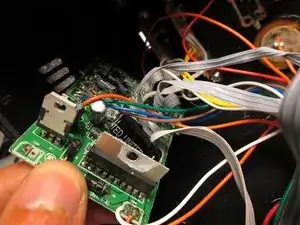

Снимите два винта 12,0 мм, фиксирующие плату, крестовой отвёрткой №1.
Осторожно извлеките плату.
Шаг 5

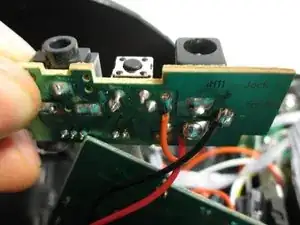

Открутите два винта 9,0 мм крестовой отвёрткой №1, затем вытяните плату сетевого адаптера.
Повторите предыдущий шаг, открутив два винта 9,0 мм крестовой отвёрткой №1 для платы выключателя питания.
Шаг 6

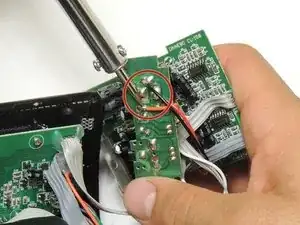

Отпаять основные соединения, крепящие сетевой адаптер к плате.
Припаяйте новый адаптер в том же положении с теми же соединениями.
Заключение
Для сборки устройства выполните перечисленные инструкции в обратном порядке.
Перевод руководства с ifixit.com
