LG TV 49SJ8000 - Разборка модуля WiFi

Положите дисплей на мягкую поверхность, чтобы избежать царапин и/или повреждений дисплея.

Удалите 4 винта Phillips, удерживающих подставку (если установлена).

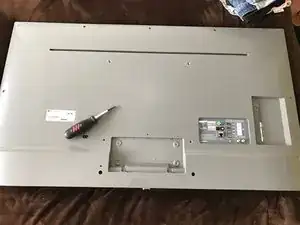

Удалите все винты с задней панели.

Рядом с разъемами ввода и вывода находятся два винта.

В нижней части телевизора (рядом с динамиками) находятся два дополнительных винта, которые необходимо удалить.

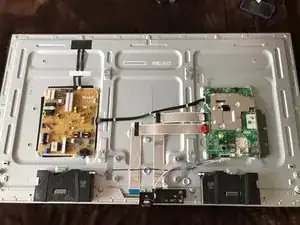

Удалив панель, вы сможете увидеть платы и их соединения.

Слева находится блок питания, который подает питание на телевизор.

Справа расположена логическая плата.

В нижней части вы можете найти оба динамика.

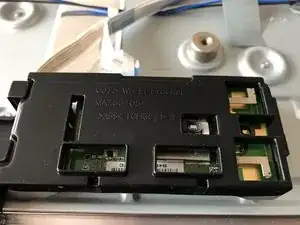

Между двумя динамиками находится модуль Wi-Fi и Bluetooth.

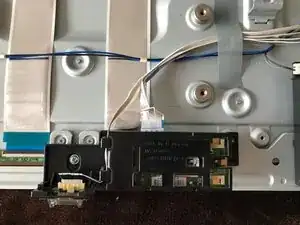

Чтобы удалить модуль Wi-Fi и Bluetooth, требуется открутить всего один винт, удерживающий всю конструкцию.

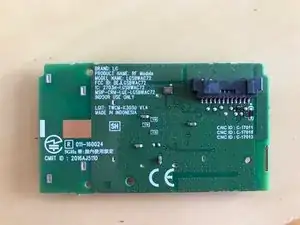

Модуль Wi-Fi удален.

Если ваш телевизор показывает сообщение "Устройство подключено"/"Устройство отключено", Wi-Fi не работает или Magic пульт не работает, возможно, существует плохое соединение на модуле.

Осторожно удалите гибкие кабели и установите их снова.

Для удаления гибкого кабеля необходимо поднять маленький язычок.
