Замена светодиодов подсветки (LED) в LG 55UH6150

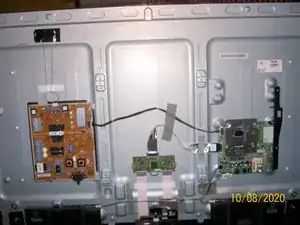

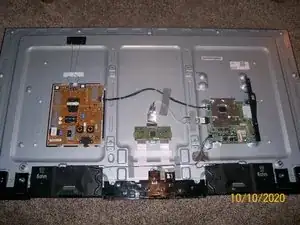

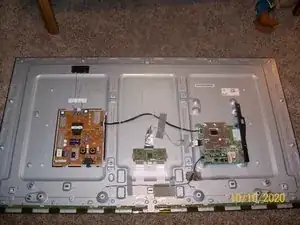

Задняя часть телевизора после снятия задней крышки. Низ телевизора в нижней части фото. Два динамика были сняты путём вытягивания вверх после отсоединения разъёма. Далее снимается нижняя чёрная панель, в которой находятся кнопка питания и крепления динамиков.

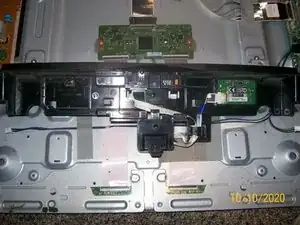

Несколько винтов внизу и два отсоединённых разъёма — нижняя чёрная панель снята. Теперь можно отсоединить разъёмы питания дисплея. Внизу расположены две длинные зелёные платы (драйверы ЖК).

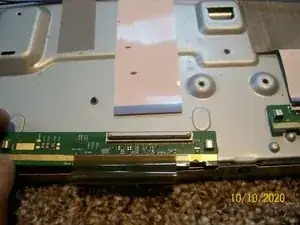

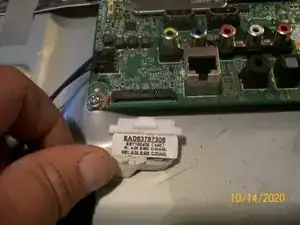

Крупный план отключённого разъёма дисплея. Типично: откините чёрную защёлку и выньте ленточный кабель.

На следующем шаге (фото нет) нужно открутить винты по периметру металлической рамки. Убедитесь, что открутили все винты.

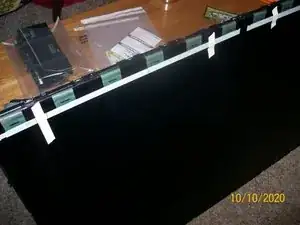

Теперь нужно снять пластиковую рамку, удерживающую дисплей и фильтры. Несколько защёлок нужно отщелкнуть. Аккуратно загните печатные платы и кабели и закрепите их лентой на передней части дисплея. Эта операция хитрая: надо аккуратно установить дисплей в вертикальное положение, чтобы фильтры не выпали.

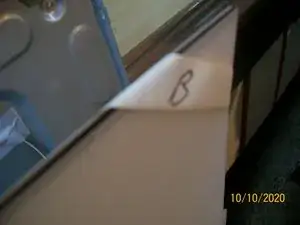

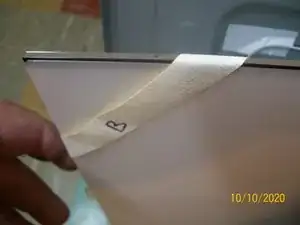

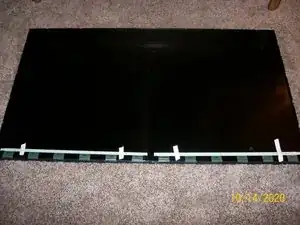

Скрепите лентой все фильтры и рассеивающую панель. Не допускайте их выпадения. Надеюсь, вы складываете все элементы в безопасное место — они понадобятся при сборке. Я пометил их буквой «B» для нижней части.

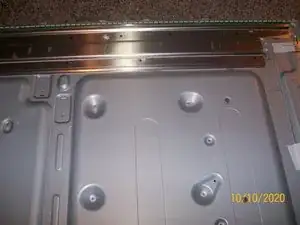

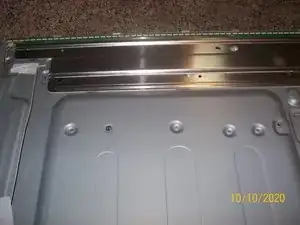

Здесь мы наконец видим LED-полосы, закреплённые внизу рамки. Видны разъёмы. Можно сейчас отсоединить эти разъёмы — будем пытаться снять полосы. Они держатся на тонкой двусторонней ленте.

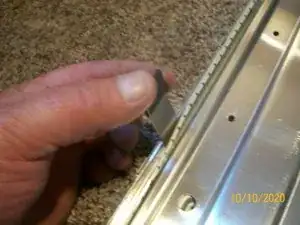

Я начал съём полосы, вставив тонкий металлический инструмент между полосой и рамкой. Лента отошла от рамки и осталась на полосе. Я продвигал инструмент вдоль длины, поддев очень аккуратно. Мы будем заменять эти полосы, но я хотел минимально повредить их. Мне ещё нужно было считать номер детали с них.

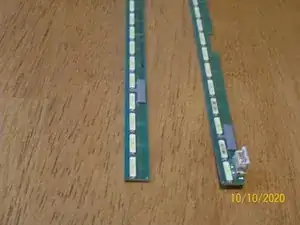

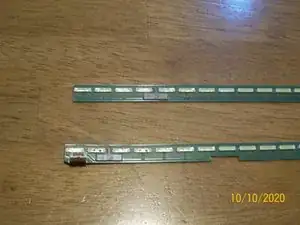

Как видно, светодиоды 2 и 4 на нижней полосе сгорели. Я подтвердил это с помощью лупы. Эта полоса была с правой стороны, которая потемнела. Следующий шаг — заказать полосы 6916L2318A и 6916L2319A, заменить их и собрать телевизор назад.

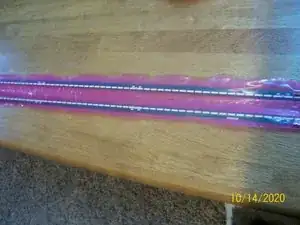

Новые LED-полосы пришли сегодня, и я приступил к сборке дисплея. Спасибо shopjimmy.com за наличие полос и за то, что избавили меня от китайских вариантов на eBay. Две полосы обошлись мне в 63,00 $. Пришли в хорошем состоянии.

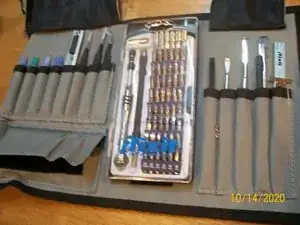

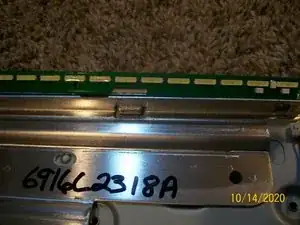

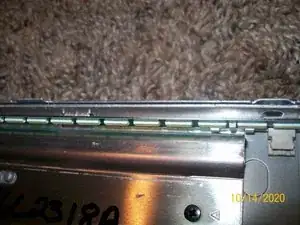

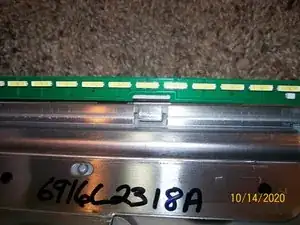

Инструменты, которые я использовал, и полосы готовы к установке. Дружелюбные инженеры LG облегчили установку новых полос, сделав вырез в полосе и выступ в рамке. НЕ ЗАБУДЬТЕ проверить посадку разъёма в коннектор. У одной из моих полос контакт был смещён — мне пришлось выправить вывод, чтобы разъём сел. Очень трудно делать это в рамке.

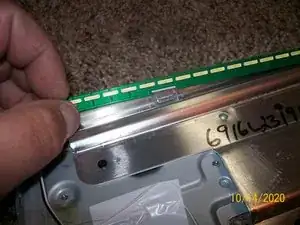

Аккуратно снимите защитную подложку с полосы и положите её по положению на выступы. Пока держите клеящую сторону от рамки. Когда полоса выровнена, аккуратно прижмите её к рамке. Эта лента не прощает ошибок, поэтому убедитесь, что полоса идеальна и ровна по всей длине.

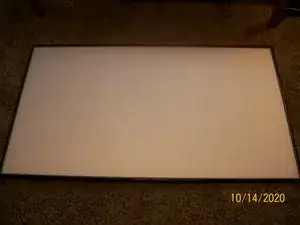

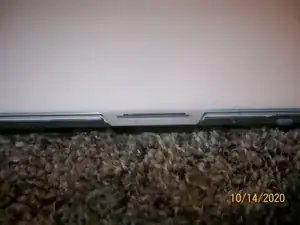

Защёлкните чёрную пластиковую рамку. Снова — LG упростила задачу, сделав выступы в рамке и пазы в фильтрах. Невозможно установить их вверх ногами. Аккуратно совместите выступы с пазами и убедитесь, что они плотно и ровно вошли в рамку. На этом этапе сложно что-то испортить, если только вы не забыли скрепить фильтры при разборке.

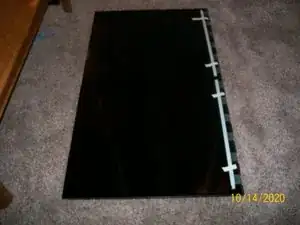

После установки фильтров убедитесь, что они лежат ровно и защёлки закреплены. Теперь начинается самая хитрая часть — установка стеклянной панели дисплея. Если что-то пойдёт не так, забудьте об этом телевизоре. Новый дисплей стоит $560.00! Вложите дисплей в рамку по центру. Если он смещён, НИ В КОЕМ СЛУЧАЕ не поднимайте только один угол — поднимайте вдоль всей стороны.

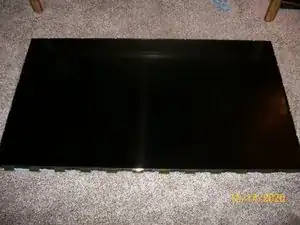

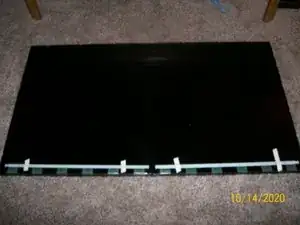

Если вы дошли до этого момента — поздравляю, самая трудная часть позади. Помните, что теперь на дисплее установлена стеклянная панель. Будьте осторожны при наклоне над дисплеем. Отцепите ленту, фиксирующую плату дисплея к стеклу, и аккуратно подогните её под рамку. Следующий шаг — установка металлической рамки, удерживающей стеклянную панель. Теперь действуйте медленно и аккуратно.

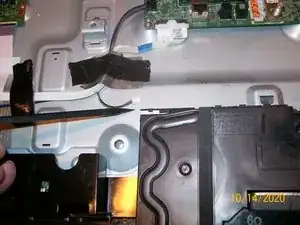

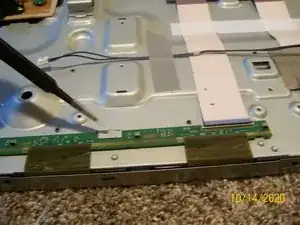

Плата дисплея устанавливается под приподнятой защёлкой на рамке. Вставьте плату на место и подключите ленточные кабели. Жёсткость кабелей облегчает их установку в разъём — они как будто сами хотят встать на место. Защёлкните петлю, чтобы зафиксировать. Повторите с другой стороны. Я хранил винты в пластиковых пакетиках с надписями.

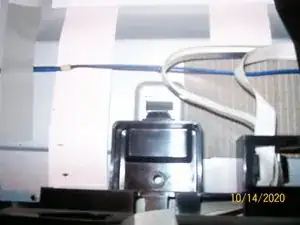

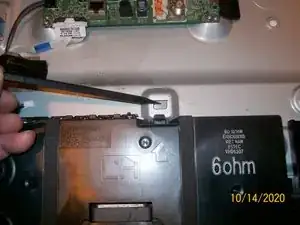

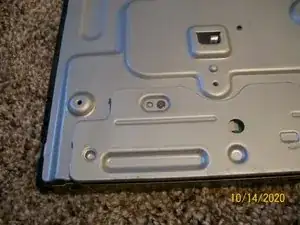

Теперь устанавливаем нижнюю чёрную панель, в которой расположены кнопка питания и динамики. На фото показана защёлка по центру, входящая в вырез на рамке. Вставьте узел на место и закрепите тремя винтами. Подключите все остальные разъёмы, которые вы могли отключить. Тщательно проверьте — задняя крышка будет устанавливаться скоро, и нам нужно, чтобы всё работало.

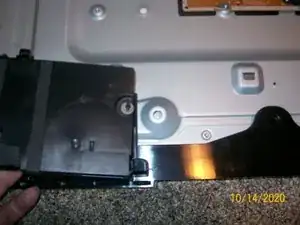

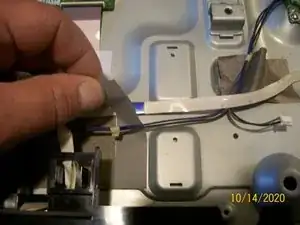

Динамики удерживаются защёлкой вверху и двумя резиновыми шпильками сзади. Вставьте защёлку в слот и ОСТОРОЖНО вдавите динамики — помните, что стеклянная панель уже установлена! Подключите два разъёма.

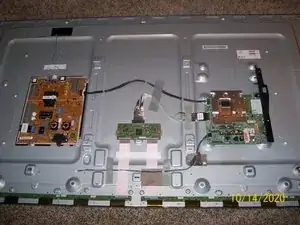

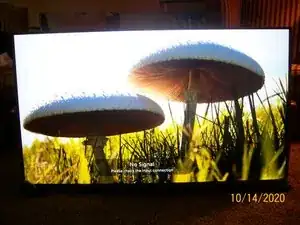

Вот готовая панель, готовая к проверке. Я пока не ставил заднюю крышку до включения устройства — нельзя исключать, что я забыл какой-то кабель. Я поставил телевизор в вертикальное положение и подложил по паре сложенных тряпок под каждый угол, чтобы он не касался пола и я мог нажать кнопку питания. Подключите шнур питания и включите питание.

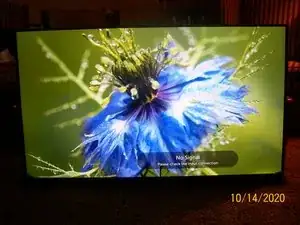

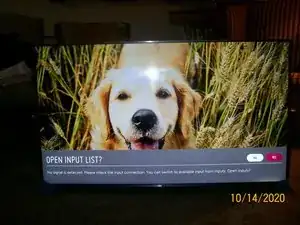

Надеюсь, вы увидите яркое, красивое изображение, как на этом фото. Если нет — проверьте шнур питания и соединения ленточного кабеля дисплея. Наслаждайтесь телевизором, КОТОРЫЙ ВЫ отремонтировали. Это был интересный и полезный проект. Честно говоря, этот телевизор слишком большой для моей гостиной. Я не могу его использовать, это был настоящий труд любви. Пока оставлю его в подвале.
