Замена экрана Garmin Rino 700
Если у вас возникли проблемы с экраном Garmin Rino 700, такими как нечеткие изображения или отсутствие изображения, вам может понадобиться полностью заменить экран. Вы можете столкнуться с проблемами яркости экрана, его отключением и т.д. Этот гид покажет вам, как вынуть экран из Garmin Rino 700, чтобы заменить его на новый. Для этого руководства вам потребуется отвертка с головкой TR6 Torx Security, отвертка с головкой T5 Torx и лопатка. Процесс довольно прост и несет незначительные риски во время работы. Далее вы можете узнать, как предотвратить эти проблемы на нашей странице устранения неполадок: Устранение неисправностей Garmin Rino 700
Шаг 1
Переверните Garmin Rino 700 так, чтобы нижняя сторона была обращена вверх.
Используя отвертку с головкой TR6 Torx Security, удалите шесть винтов по 9.5 мм на обратной стороне устройства.
Шаг 2
Снимите крышку батареи и отложите её в сторону.
Шаг 3
Используя лопатку, отключите разъем провода батареи от материнской платы.
Шаг 4
Используя отвертку с головкой T5 Torx, удалите два винта по 6.4 мм на материнской плате.
Шаг 5
Используя нейлоновую лопатку, поднимите материнскую плату из её положения.
Выньте материнскую плату из передней панели устройства.
Осторожно отключите материнскую плату от панели и извлеките её из устройства.
Шаг 6

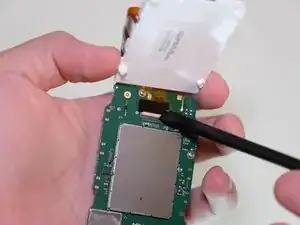

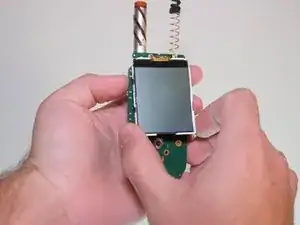

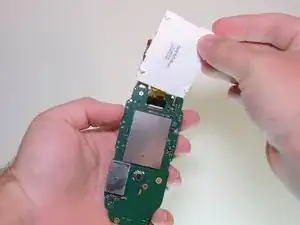

Осторожно отсоедините экран в нижней части соединений, чтобы открыть соединение с ribbon-кабелем.
Чтобы ознакомиться с руководством по отключению и повторному подключению разъемов с нулевым усилием вставки (ZIF), пожалуйста, посетите это руководство.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
