Замена динамика Garmin Nuvi 680

Найдите антенну на задней стороне устройства и аккуратно откиньте её, чтобы обнажить винты под ней.

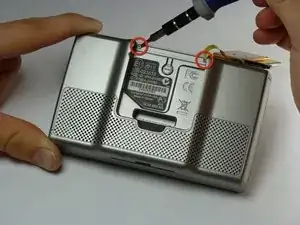

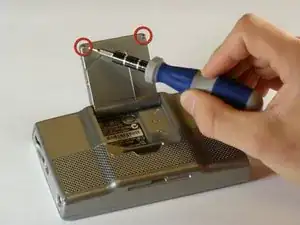

Удалите два винта длиной 4,42 мм в верхнем левом и верхнем правом углах крышки антенны с помощью отвертки Torx T5.

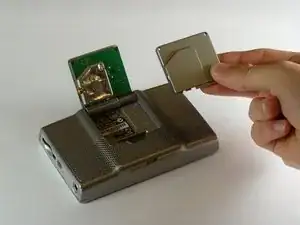

Снимите крышку антенны.

Аккуратно отложите снятую крышку в сторону.

Жёлтый провод подключён к плате. Не отключайте его, пока не закончите разборку устройства.

Найдите зелёную плату антенны посередине корпуса.

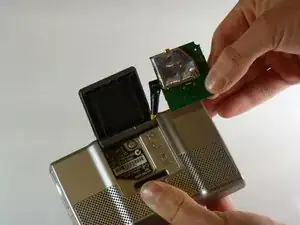

Осторожно захватите плату антенны одним или двумя пальцами и вытяните её из середины корпуса.

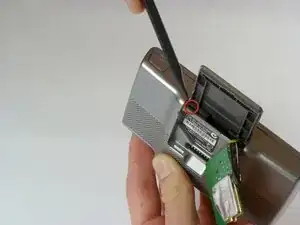

Вставьте заострённый конец монтажной лопатки в левую щель вверху крышки антенны, откуда вы ранее вынули плату.

После вставки лопатки в левую часть щели вверху крышки антенны, сдвиньте её вправо до правой стороны щели.

Выдвигайте корпус антенны медленно, иначе вы можете потерять пружину антенны. Пружина находится внутри чёрного пластика, который удерживает корпус антенны на устройстве.

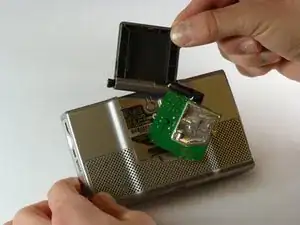

Выдвиньте корпус антенны из устройства.

Совет при сборке: сначала соберите корпус антенны (вставьте антенну обратно в её пластиковую крышку), затем вставьте весь узел обратно в корпус GPS.

Определите узел антенны, который теперь открыт после снятия крышки антенны.

Два винта расположены в верхнем левом и верхнем правом углах узла антенны.

Используйте отвертку Torx T5, чтобы удалить винты длиной 10,82 мм из верхнего левого и верхнего правого углов узла антенны.

Найдите верхнюю сторону внешнего корпуса.

Используя монтажный инструмент iFixit, аккуратно вставьте плоский конец инструмента в щель верхней крышки.

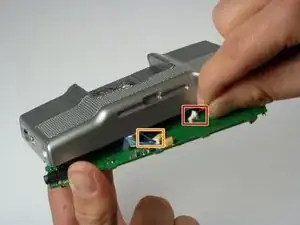

С помощью монтажного инструмента и рук разъедините переднюю и заднюю части устройства. Держите верхнюю и нижнюю части рукой, вставляя инструмент в щель, чтобы аккуратно разделить две половины.

Одна из сторон передней и задней частей внешнего корпуса всё ещё соединена ленточными кабелями.

Используйте монтажную лопатку, чтобы отсоединить жёлтый провод антенны от ZIF-коннектора, подняв коричневый защёлкивающий фиксатор, удерживающий провод.

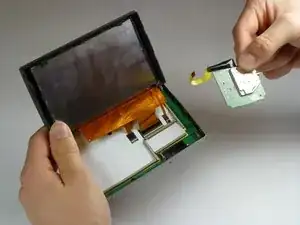

Снимите антенну.

Не вытягивайте ленточные кабели без подъёма защёлки, иначе кабель будет повреждён.

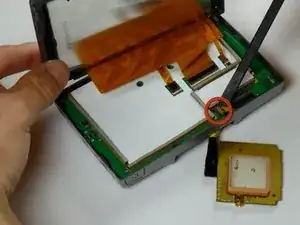

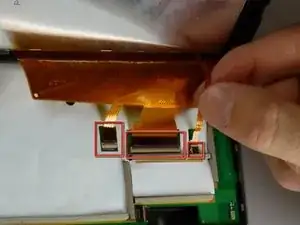

Поднимите защёлки на разъёмах ленточных кабелей. Все ленточные кабели могут иметь защёлки. Самый правый разъём может иметь защёлку, которая откидывается в противоположном направлении по сравнению с другими.

Осторожно выньте ленточные кабели из разъёмов. Они должны легко выскочить.

Не разделяйте половины устройства пока-что, иначе кабель питания может быть оборван.

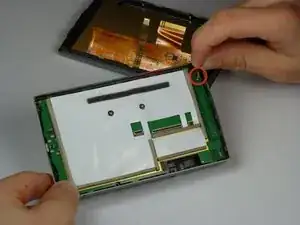

Осторожно потяните кабель кнопки питания прямо вверх, чтобы снять его.

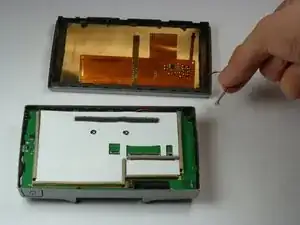

Теперь две половины устройства можно разделить.

Используйте отвертку Phillips #1, чтобы удалить два винта длиной 6,88 мм, расположенных ближе к центру материнской платы.

Аккуратно отделяйте материнскую плату от внешнего корпуса, иначе кабели динамика и батареи могут быть повреждены.

Используйте монтажную лопатку, чтобы приподнять край материнской платы.

Вставьте её внизу и используйте как рычаг, чтобы медленно освободить материнскую плату из корпуса.

Осторожно отключите кабель батареи. У него красный и чёрный провода.

Потяните его прямо вверх и от материнской платы.

Осторожно отключите кабель динамика. У него синий и чёрный провода.

Потяните его прямо вверх и от материнской платы.

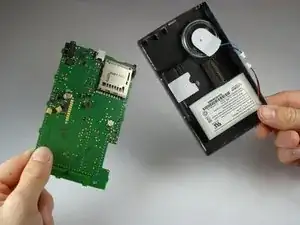

Осторожно поднимите материнскую плату прямо вверх и выньте её из внешнего корпуса.

На ней не должно быть подключённых проводов.

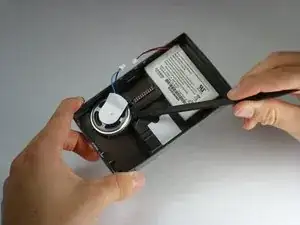

Используйте монтажную лопатку, чтобы аккуратно поддеть динамик из его посадочного места.

Снимите динамик.
