Замена ЖК-экрана Garmin StreetPilot c320
Для этого руководства вам придется открыть устройство, но это довольно просто. Прежде чем начать разборку устройства, убедитесь, что оно выключено.
Шаг 1
Вставьте пластиковый инструмент для открытия между внешней рамкой и задней панелью.
Отдельте внешнюю рамку от периметра задней панели.
Крышка легко отсоединится.
Шаг 2
Удалите четыре винта Phillips #00, крепящие переднюю часть к задней панели.
Осторожно поднимите, но не полностью отделяйте переднюю часть от задней панели.
Будьте крайне осторожны при разделении обеих частей, так как задняя панель по-прежнему соединена с передней частью через несколько разъемов.
Шаг 3
Осторожно выньте разъем кабеля аккумулятора из его гнезда на материнской плате.
Второй разъем может оставаться подключенным к материнской плате, но будьте осторожны, чтобы не поломать разъем при обращении с обеими частями устройства.
Шаг 4

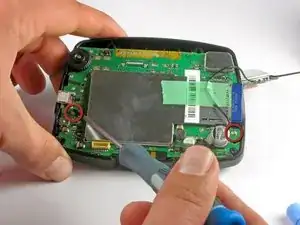

Удалите два винта Phillips #00, крепящие материнскую плату к передней части.
Шаг 5

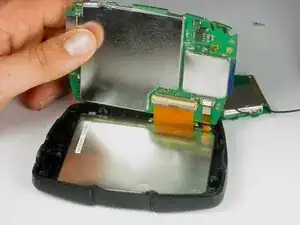

Немного поднимите материнскую плату вверх, чтобы увидеть сборку ЖК-экрана.
Не извлекайте материнскую плату, так как она по-прежнему соединена с ЖК-экраном.
Шаг 6
Используйте край пластикового инструмента для открытия, чтобы поднять защитный флажок на разъеме ЖК-ленты.
Убедитесь, что вы поднимаете именно защелку, а не сам разъем.
Используйте пластиковый инструмент для извлечения ЖК-ленты из разъема.
Отключите правый разъем, используя край пластикового инструмента.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
