Замена динамиков Garmin StreetPilot c320

Вставьте пластиковый инструмент для вскрытия между наружной рамкой и задней панелью.

Приподнимите наружную рамку по периметру задней панели.

Крышка легко снимется.

Удалите четыре винта #00 с крестовой головкой, закрепляющие переднюю крышку к задней панели.

Осторожно поднимите, но не отделяйте полностью, переднюю крышку от задней панели.

Будьте чрезвычайно осторожны при разделении обеих половин, так как задняя панель все еще соединена с передней панелью через несколько разъемов.

Аккуратно вытащите разъем кабеля аккумулятора из его гнезда на материнской плате.

Второй разъем может оставаться подключенным к материнской плате, но будьте осторожны, чтобы не сломать разъем при обращении с обеими половинами устройства.

Не отключайте черный провод. Это может привести к серьезным повреждениям вашего устройства.

Удалите два винта #00 с крестовой головкой, удерживающие аккумулятор на задней панели.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять кронштейн аккумулятора.

Осторожно возьмите аккумулятор и извлеките его из устройства.

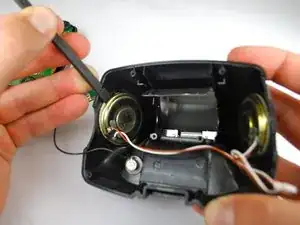

Динамики расположены по бокам задней панели.

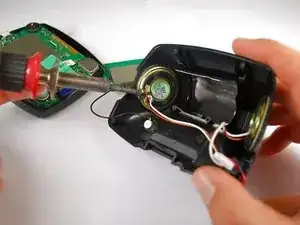

Осторожно нагрейте и отпаяйте выводы динамика от задней части каждого динамика.

Выводы динамика — это белые и коричневые провода.

Для помощи с пайкой посмотрите этот пункт.
