Используйте это руководство для замены полной или неисправной батареи в вашем Garmin StreetPilot c330

Garmin StreetPilot c330 — это устройство, которое предоставляет автоматический расчет маршрута к любой точке назначения и пошаговые голосовые указания. Если ваш Garmin StreetPilot c330 больше не остается включенным после отключения от сети, несмотря на то, что он был заряжен в течение разумного времени, это обычно признак старой или поврежденной батареи. В этом случае замена необходима.

Перед использованием этого руководства обязательно ознакомьтесь с разделом по диагностике — часто проблемы могут возникать из-за некачественных или поврежденных зарядных кабелей.

Проколотая батарея может вызвать опасный пожар. Если ваша батарея вздулась, примите соответствующие меры предосторожности.

Убедитесь, что устройство выключено перед началом работы.

Шаг 1

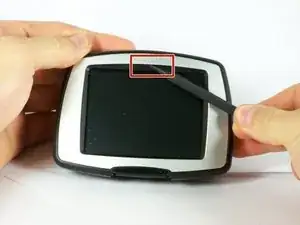

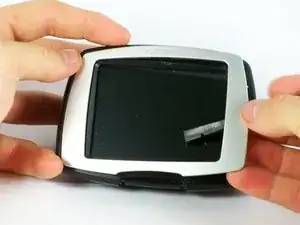

В верхней части внешней рамки вставьте пластиковую лопатку в выемку в центре.

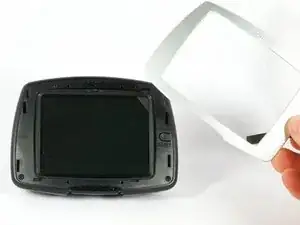

Аккуратно поднимите рамку, пока она не выйдет из корпуса.

Шаг 2

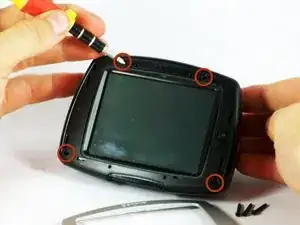

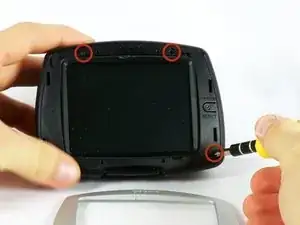

Используйте отвертку Phillips #00 для удаления четырех винтов вокруг экрана.

Шаг 3

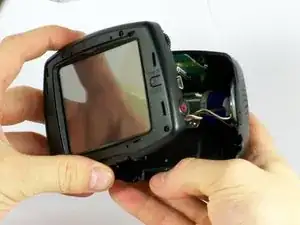

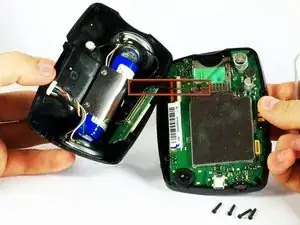

Осторожно потяните за оба конца корпуса, чтобы разделить передние и задние панели.

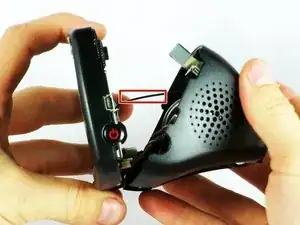

Не раздвигайте детали шире, чем длина соединительных проводов, иначе вы повредите проводку.

Шаг 4

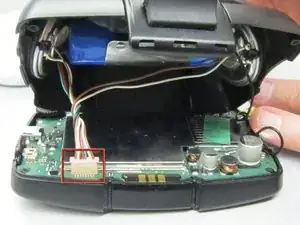

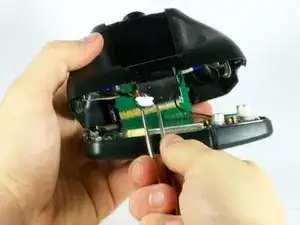

Осторожно отсоедините белый кабельный разъем с помощью пальцев или пинцета.

Шаг 5

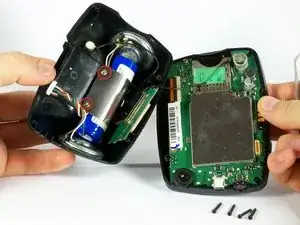

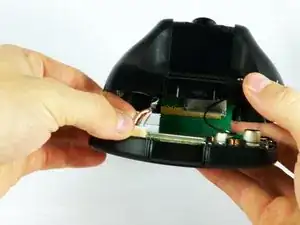

Осторожно откройте обе половины устройства.

Убедитесь, что не раздвигаете две половины больше, чем может достать черный провод.

Шаг 6

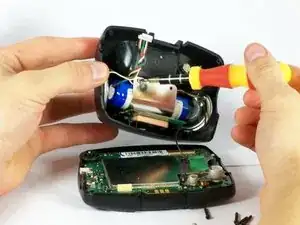

Используйте отвертку Phillips #00 для удаления двух винтов из крепления батареи.

Шаг 7

<
