Замена экрана Garmin StreetPilot c330

В верхней части внешней рамки вставьте пластиковую лопатку в паз по центру.

Осторожно подденьте рамку, пока она не отщёлкнется от корпуса.

Используйте отвертку Phillips #00, чтобы вывернуть четыре винта вокруг экрана.

Осторожно потяните за оба конца корпуса, чтобы разделить переднюю и заднюю панели.

Не раздвигайте части шире, чем длина соединительных проводов — иначе вы повредите проводку.

Осторожно отсоедините белый разъём кабеля пальцами или пинцетом.

Аккуратно разверните обе половины устройства.

Не раздвигайте половины дальше, чем позволяет чёрный провод.

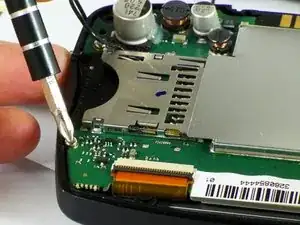

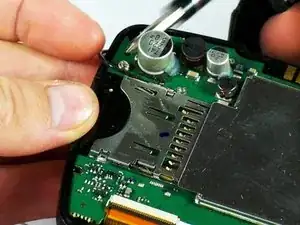

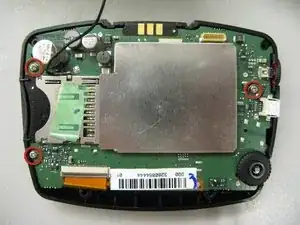

Снимите три винта, удерживающие плату.

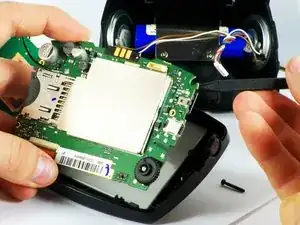

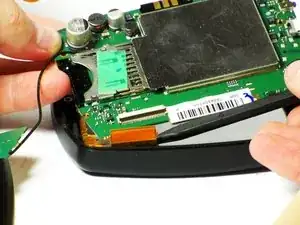

Используйте лопатку, чтобы приподнять плату.

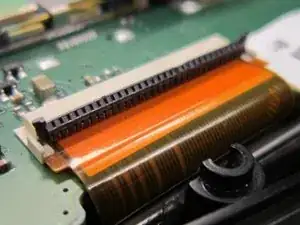

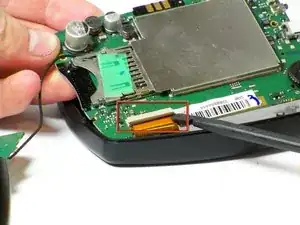

Чтобы снять ленточный кабель, поднимите чёрную защёлку лопаткой.

Разъедините соединение пальцами, пинцетом или лопаткой.

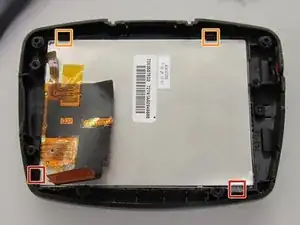

Подведите лопатку под две гибкие защёлки, расположенные справа и слева внизу экрана.

Поверните лопатку наружу, пока защёлки не перестанут фиксировать экран.

При сборке обратно вставьте нижнюю часть экрана под две постоянные защёлки.

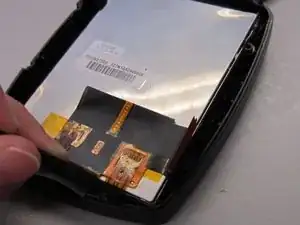

Выдавите экран наружу спереди.

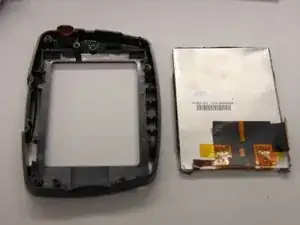

Отделите экран от передней крышки.
