Замена экрана Garmin Rino 650

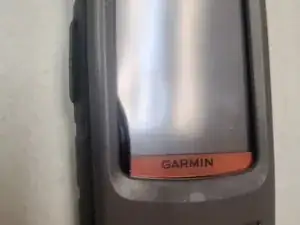

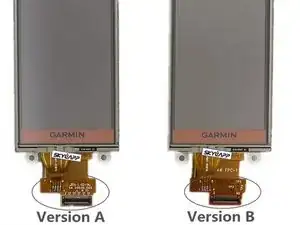

Перед заказом запасного экрана необходимо сначала разобрать устройство. Существуют две версии экрана, внешне неотличимые, которые устанавливались на одинаковые по остальным характеристикам устройства Garmin Rino 650. Они физически совместимы, но версия A не будет работать в устройстве, в котором ранее был установлена версия B, и наоборот.

Фото: https://www.ebay.com/itm/313992297840

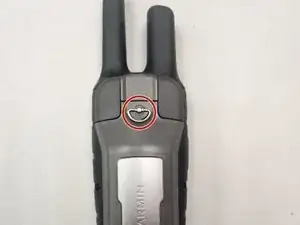

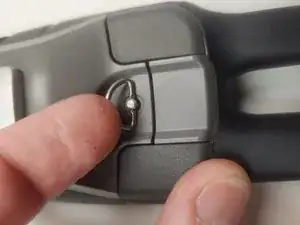

На задней стороне устройства находится металлический штифт с D-образной ручкой.

С помощью ногтя поднимите эту ручку до вертикального положения.

Поверните ручку на 90 градусов против часовой стрелки и поднимите, чтобы извлечь батарею.

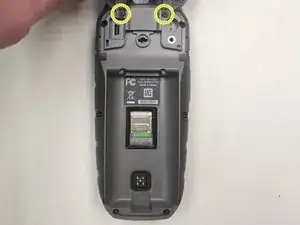

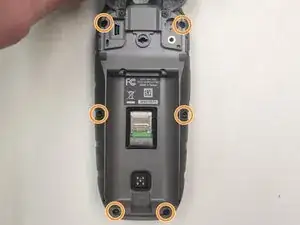

По периметру рамки расположены 6 винтов T6. 2 находятся снаружи, 2 под батареей, и последние 2 под водозащитными силиконовыми крышками в верхней части устройства.

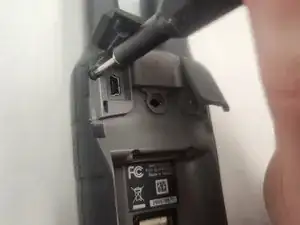

Обратите внимание на 2 винта Phillips здесь. Они — PH1 и крепят силиконовые крышки к корпусу. Их можно удалить для удобства, но это не обязательно.

Используя биту T6, отвинтите 6 винтов T6 и отложите их в сторону. Они одинаковые и не требуют сортировки.

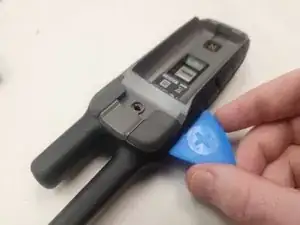

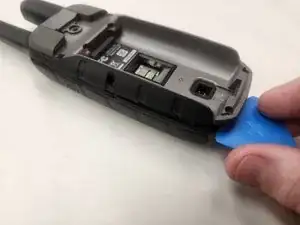

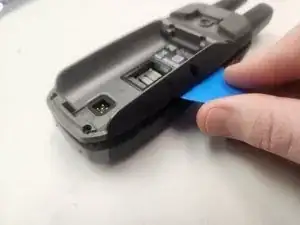

Вставьте инструмент для открытия с левой стороны рядом с верхом. Немного покачайте, чтобы разъединить рамку, и продолжайте вниз к нижней части.

Будьте осторожны, не вставляйте инструмент слишком глубоко, чтобы не повредить резиновый уплотнитель, обеспечивающий водозащиту.

Продолжая вниз, обогните нижний угол и убедитесь, что вы отделяете рамку перед продолжением.

Обогнув второй нижний угол, следуйте по рамке обратно вверх к верху, продолжая отделять рамку по ходу движения.

В дополнение к резиновому уплотнителю между передней и задней частями рамки есть два соединения. Важно не вставлять инструмент слишком глубоко и не пытаться полностью разъединить рамку на этом этапе.

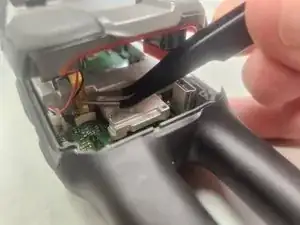

С помощью пинцета поднимите коричневую фиксатную планку, удерживающую ленточный кабель.

Аккуратно захватите ленточный кабель и поднимите его строго вверх и выньте.

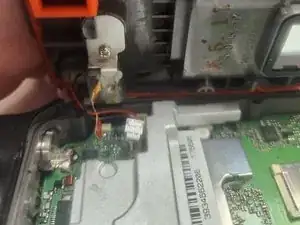

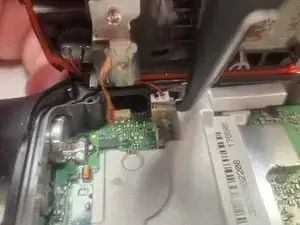

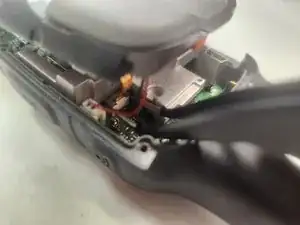

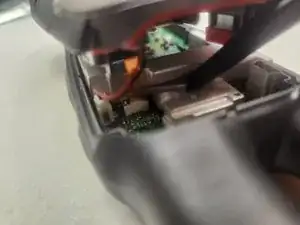

С помощью пинцета поднимите пластиковый разъём, фиксирующий провода к материнской плате. После отсоединения станет возможным безопасно снять заднюю часть рамки.

Поднимайте только пластиковый разъём. Тянуть за провода нельзя — это может их повредить.

В ограниченном пространстве удобнее перевернуть пинцет для другого захвата.

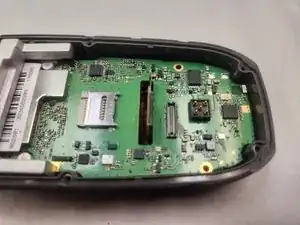

На материнской плате есть два отверстия для заземляющих винтов. В моей модели винты отсутствовали, но основания для них на месте. Если в вашей модели такие винты присутствуют, их потребуется удалить перед продолжением.

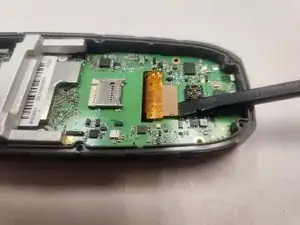

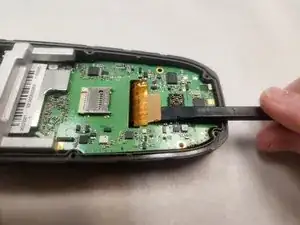

Используя плоский край лопатки, осторожно подденьте пресс-коннектор. Поднимайте до полного отделения коннектора и аккуратно отогните его назад, чтобы он был не на пути.

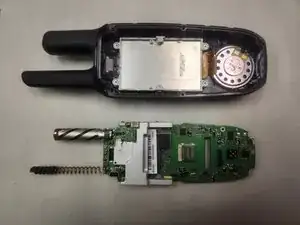

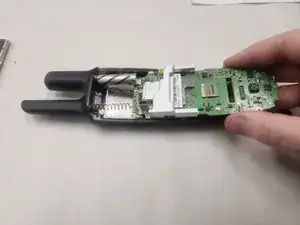

Аккуратно приподнимите материнскую плату внизу и начните медленно и равномерно тянуть её вниз к нижней части устройства.

Не поднимайте материнскую плату выше, чем необходимо, чтобы лишь слегка освободить её от рамки. Подъём выше может привести к повреждению деликатных антенн.

При необходимости можно использовать плоский край лопатки, чтобы немного приподнять плату и захватить её.

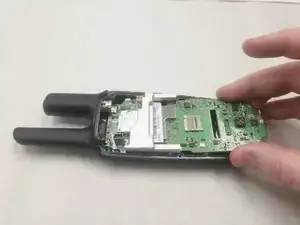

Продолжайте тянуть ровным, устойчивым усилием, чтобы вывести антенны из их рукавов. Антенны могут цепляться и двигаться туго. Продолжайте прикладывать равномерное и медленное давление.

Не тяните слишком сильно и слишком быстро — вы можете сломать хрупкие антенны.

Когда антенны освободятся, тяните прямо, пока материнская плата полностью не выйдет из устройства.

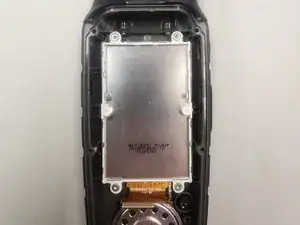

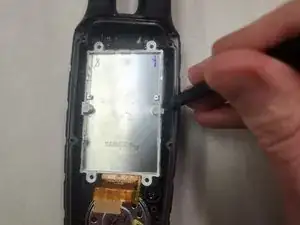

Четыре серебристых винта T6 крепят экран к рамке.

Удалите эти 4 винта и отложите их в сторону. Они одинаковые и взаимозаменяемы, сортировать не нужно.

При обратной сборке затягивайте эти винты равномерно вокруг экрана, а не один за другим, чтобы уплотнитель не соскочил под давлением, как показано в следующем шаге.

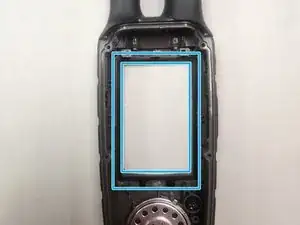

Между экраном и рамкой находится чёрный уплотнитель. Будьте осторожны при извлечении экрана — уплотнитель легко повредить.

Если он выпадет, внизу есть две защёлки, которые плотно ложатся на соответствующие вырезы в рамке. Уплотнитель можно установить только в одном положении, поэтому не пытайтесь насильно его поставить иначе.

При сборке обратите особое внимание на равномерное прикладывание давления к экрану. В противном случае уплотнитель может соскользнуть и оказаться зажатым между экраном и рамкой, как показано здесь.

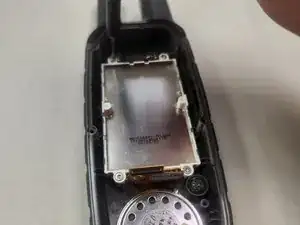

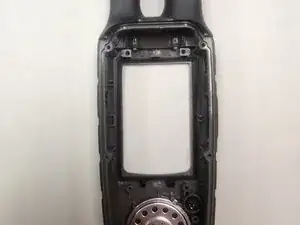

Под рамой находятся две пластиковые защёлки. После удаления винтов эти защёлки — единственное, что удерживает экран на месте.

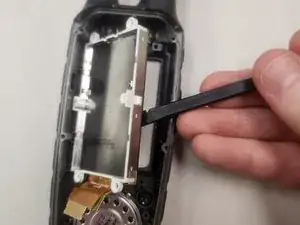

Используя плоскую кромку лопатки, приложите давление к правой стороне сборки экрана и сдвиньте её влево, чтобы освободить пластиковую фиксирующую защёлку справа.

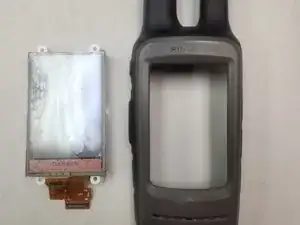

Когда пластиковая защёлка уйдёт от рамки, аккуратно приподнимите экран — он должен легко отсоединиться.

Поскольку Garmin Rino 650 использует давление и резиновые уплотнители, а не клей, для обеспечения водозащиты, очистка значительно упрощается.

Просто убедитесь, что удалены все осколки стекла от разбитого экрана (если применимо), утилизируйте старый экран ответственно и убедитесь, что все резиновые уплотнители правильно сели на место перед сборкой.
