Замена батареи Garmin StreetPilot c320
Перед разборкой убедитесь, что устройство выключено. Эта установка намного проще для тех, кто знаком с использованием паяльников. Тем, кто никогда не использовал его ранее, следует ознакомиться с этим руководством.
Шаг 1
Вставьте пластиковый инструмент для открывания между внешней рамкой и задним панелем.
Подденьте внешнюю рамку вдоль периметра заднего панела.
Крышка легко отстегнется.
Шаг 2
Удалите четыре винта #00 с крестообразной головкой, крепящие фронтальную сборку к задней сборке.
Осторожно поднимите, но не отделяйте полностью, фронтальную сборку от задней.
Будьте крайне осторожны при разделении обеих половин, так как задняя сборка все еще соединена с фронтальной сборкой через несколько разъемов.
Шаг 3
Аккуратно вытащите разъем кабеля батареи из его гнезда на материнской плате.
Второй разъем может оставаться подключенным к материнской плате, но будьте осторожны, чтобы не сломать разъем при обращении с обеими половинами устройства.
Шаг 4
Не отключайте черный провод. Это может привести к серьезным повреждениям вашего устройства.

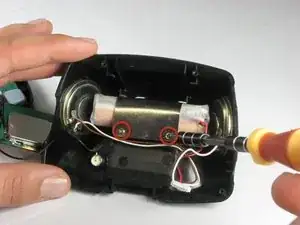

Удалите два винта #00 с крестообразной головкой, крепящие батарею к задней сборке.
Шаг 5

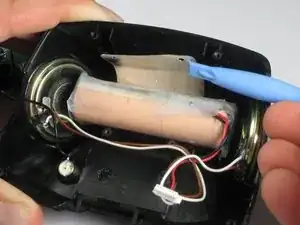

Используйте пластиковый инструмент для открывания, чтобы отогнуть кронштейн батареи.

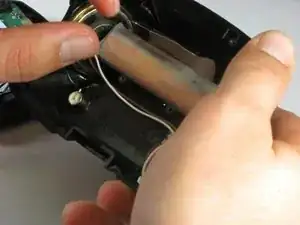

Осторожно возьмите батарею и выньте ее из устройства.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
