Замена спутниковой антенны Garmin Rino 700

Электроника

Если ваш Garmin Rino 700 не может подключиться или не остается подключенным к спутникам, возможно, вам нужно заменить спутниковую антенну. Ваше устройство может находиться вне диапазона или ему может не хватать времени для подключения, но если это не так, вы можете заменить спутниковую антенну, следуя шагам, изложенным ниже. Эта замена необходима в случаях, например, если у вас возникают проблемы с доступом к спутниковым сигналам или если ваше устройство вне диапазона и не получает сигнал.

В этом руководстве вам понадобятся только специальные инструменты: отвертка TR6 Torx Security, отвертка T5 Torx и лопатка. Один из рисков этого руководства заключается в том, что вам нужно будет применять тепло на последнем шаге, поэтому делайте это осторожно. Для получения дополнительной информации о пайке соединений, пожалуйста, посетите это руководство. Далее вы можете ознакомиться с тем, как избежать этих проблем на нашей странице по диагностике: Устранение неисправностей Garmin Rino 700

Шаг 1

Переверните Garmin Rino 700, чтобы нижняя сторона была направлена вверх.

Используя отвертку TR6 Torx Security, удалите шесть винтов по 9,5 мм на задней панели устройства.

Шаг 2

Снимите крышку батареи и отложите ее в сторону.

Шаг 3

Используйте лопатку, чтобы отключить провод батареи от материнской платы.

Шаг 4

Используя отвертку T5 Torx, удалите два винта по 6,4 мм на материнской плате.

Шаг 5

Используя нейлоновую лопатку, поднимите материнскую плату из ее положения.

Сдвиньте материнскую плату из передней панели устройства.

Осторожно отсоедините материнскую плату от панели и извлеките ее из устройства.

Шаг 6

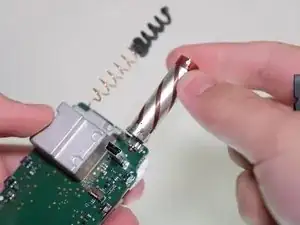

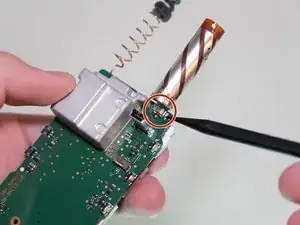

Осторожно и аккуратно нагрейте припой, удерживающий разъем антенны на материнской плате.

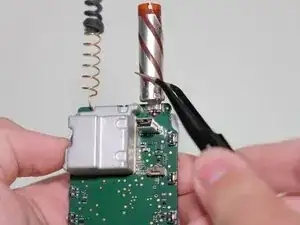

Аккуратно снимите антенну с помощью пинцета и отложите в сторону.
