Замена экрана Garmin Nuvi 680

Найдите антенну на задней части устройства и аккуратно откиньте её, чтобы открыть вид на винты под ней.

Удалите два винта 4,42 мм в верхнем левом и верхнем правом углах крышки антенны с помощью отвёртки Torx T5.

Снимите крышку антенны.

Аккуратно отложите снятую крышку в сторону.

Жёлтый провод подключён к плате. Не отключайте его, пока не закончите разбирать устройство.

Найдите зелёную плату антенны в центре корпуса.

Осторожно возьмите плату антенны 1–2 пальцами и вытащите её из середины корпуса.

Вставьте заострённый конец лопатки в самый левый разрез в верхней части корпуса антенны, где вы ранее извлекли плату.

После вставки лопатки в левую часть разреза в верхней части корпуса антенны, сдвиньте её вправо до правой стороны разреза.

Выдвигайте корпус антенны медленно, чтобы не потерять пружину антенны. Пружина находится внутри чёрного пластика, удерживающего корпус антенны на устройстве.

Выдвиньте корпус антенны из устройства.

Совет при обратной установке: сначала соберите корпус антенны (верните антенну в её пластиковую крышку), затем вставьте весь узел обратно в корпус GPS.

Определите узел антенны, который теперь открыт после снятия крышки антенны.

Два винта расположены в верхнем левом и верхнем правом углах узла антенны.

С помощью отвёртки Torx T5 удалите винты 10,82 мм из верхнего левого и верхнего правого углов узла антенны.

Найдите верхнюю сторону внешнего корпуса.

С помощью инструмента iFixit для вскрытия аккуратно вставьте плоский конец инструмента в зазор верхней крышки.

Используя инструмент для вскрытия и руки, разъедините переднюю и заднюю части устройства. Захватите верхнюю и нижнюю стороны рукой, вставляя инструмент в зазор, чтобы аккуратно разделить две половины.

Одна сторона передней и задней частей внешнего корпуса ещё соединена ленточными кабелями.

Используйте лопатку, чтобы отсоединить жёлтый антенный провод от ZIF-разъёма, подняв коричневую защёлку, удерживающую провод.

Снимите антенну.

Не вытягивайте ленточные кабели без поднятия защёлок, иначе кабель будет повреждён.

Поднимите защёлки на разъёмах ленточных кабелей. Все ленточные кабели могут иметь защёлки. Правый защёлк может откидываться в противоположную сторону по сравнению с остальными.

Осторожно выньте ленточные кабели из разъёмов. Они должны легко выскользнуть.

Не разделяйте две половины устройства пока что, иначе шнур кнопки питания может быть перерезан.

Осторожно потяните шнур кнопки включения/выключения вертикально вверх, чтобы снять его.

Теперь две половины устройства можно разделить.

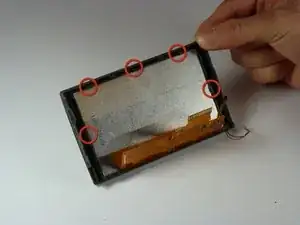

Нажмите на защёлки в направлении наружной части корпуса, защёлки расположены как показано.

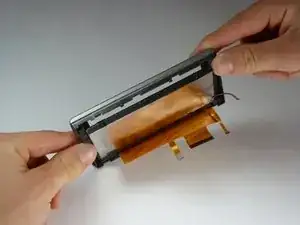

Выдавите экран из корпуса после ослабления защёлок.

Выньте экран из крышки.
