Замена платы T-Con на Sharp LC-42D62U

Для замены платы T-Con не нужно снимать основание.

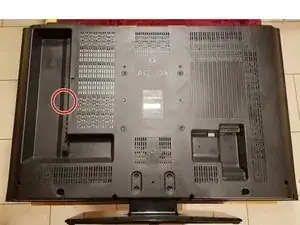

Уложите телевизор на мягкую поверхность.

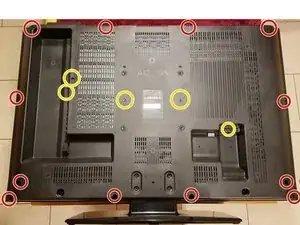

Удалите 17 винтов.

Чтобы легко собрать все части, отметьте маркером место винтов, которые вы снимаете.

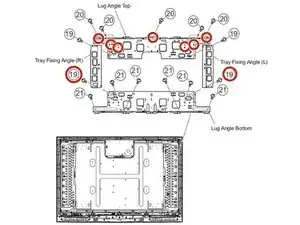

4 винта удерживают фиксирующий угол.

2 винта удерживают каждый центральный угол.

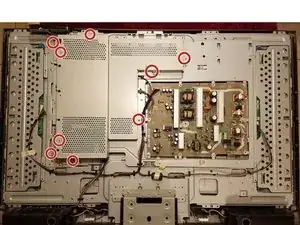

9 винтов.

Вставьте информацию здесь.

7 винтов.

Удалите 7 винтов, удерживающих верхний угол с ушком.

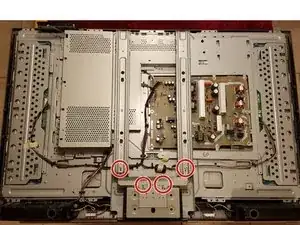

Затем удалите только нижние винты из фиксирующих углов поддона, оставив верхние винты прикрепленными к верхнему углу с ушком.

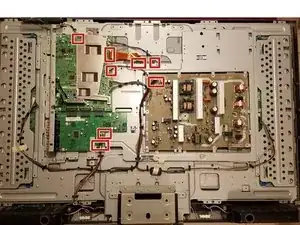

5 винтов.

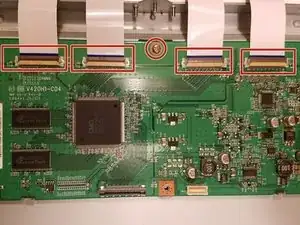

Чтобы отключить ленточные кабели, поднимите коричневый язычок на разъеме.

Убедитесь, что ленты правильно расположены в разъеме при повторной сборке новой платы.

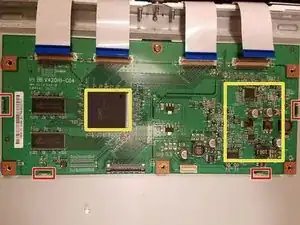

Под платой есть два подкладки, приклеенные внизу (см. желтые отметки на картинке): используйте фен, чтобы размягчить их, а затем аккуратно подденьте их, чтобы отсоединить плату от рамы.

Также есть 4 защелки, удерживающие плату: осторожно потяните плату, чтобы освобод

Перевод руководства с ifixit.com
