Замена USB-порта Insignia NS-SPBTBRICK-CM

Электроника

Убедитесь, что устройство выключено перед началом выполнения инструкций. Если у вас есть физические ограничения по руке, запястью или руке, рекомендуется заручиться помощью другого человека, так как задачи требуют стабильности рук. Обязательно работайте на ровной поверхности и не теряйте мелкие детали, так как они очень маленькие и могут легко потеряться.

Шаг 1

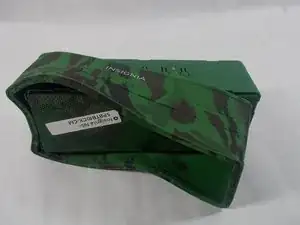

Снимите резиновую оболочку.

Шаг 2

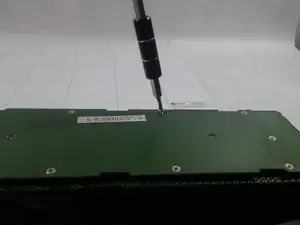

Используя указанный отвертку, открутите десять винтов на задней панели.

Шаг 3

Снимите заднюю панель. Будьте осторожны, чтобы не потерять ни одного винта, так как они чрезвычайно маленькие и могут легко потеряться.

Шаг 4

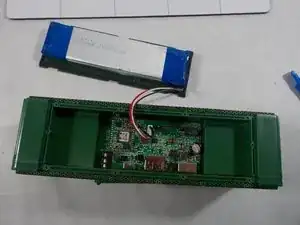

Аккумулятор будет прикреплен к задней панели липкой лентой. Отсоедините провода, соединяющие аккумулятор с динамиком.

Шаг 5

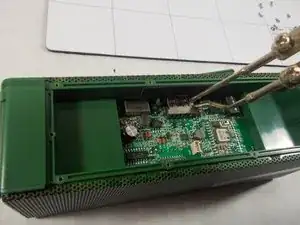

Когда аккумулятор и задняя панель будут успешно сняты, используйте паяльник. Поместите паяльник на пайки, пока они не прогреются должным образом.

Шаг 6

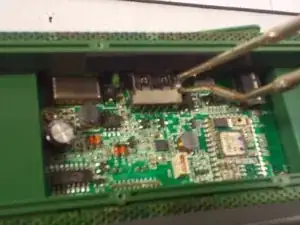

Когда металл разогреется, его будет легко снять. Будьте осторожны, чтобы не повредить печатную плату теплом. Используйте пинцет, чтобы снять старую деталь. Осторожно, не касайтесь детали руками, так как она будет очень горячей.

Шаг 7

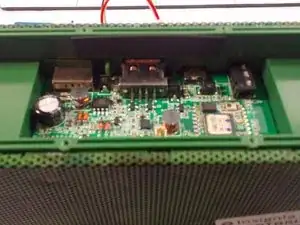

Когда переключатель будет правильно снят, установите новый переключатель на то же место, где находился старый.

Шаг 8

Используйте паяльник, чтобы расплавить существующие пайки и прикрепить новый переключатель на место старого переключателя.

Шаг 9

После того как новая деталь будет правильно установлена, поместите аккумулятор и заднюю панель на устройство и
