Замена тубуса глаза в гарнитуре Valve Index

Следуйте этому руководству, чтобы заменить один или оба тубуса глаза в гарнитуре Valve Index VR.

Перед началом ремонта выключите и отключите вашу Index от питания.

Примечание: это трудоёмкий ремонт со множеством мелких, свободных компонентов, которые могут выпасть в процессе. Работайте медленно и внимательно отслеживайте любые выпавшие детали.

Шаг 1

Поверните ручку регулировки тубуса глаза по часовой стрелке до полного выдвижения.

Шаг 2

Аккуратно снимите уплотнитель лицевой части гарнитуры, потянув его прямо рукой.

Уплотнитель лицевой части удерживается четырьмя магнитами, которые закрепляются на винтах в лицевой рамке.

Перед установкой уплотнителя убедитесь, что четыре винта, фиксирующие лицевую рамку уплотнителя, установлены. В противном случае уплотнитель не удержится на месте.

Шаг 3

Вставьте плоский конец лопатки между нижней частью зажима ремня и набивкой ремня.

Подденьте зажим ремня, пока он не отщёлкнется от ремня.

Для повторной установки сначала найдите выемки на ремне для крепления зажима. Затем совместите зажим с выемками, убедитесь, что тросик-шнур пропущен через зажим, после чего просто нажмите зажим на место.

Шаг 4

Пальцами потяните тросик-шнур прямо вверх, чтобы снять его с направляющей кабеля на ремне.

Шаг 5

Потяните тросик-шнур прямо назад, чтобы вынуть его из гарнитуры.

Шаг 6

Отверткой T5 Torx отвинтите четыре винта 6.0 мм, крепящие лицевую рамку уплотнителя к гарнитуре.

Шаг 7

Не пытайтесь поддеть лицевую рамку уплотнителя, иначе вы повредите гарнитуру.

Возьмитесь за левый край лицевой рамки уплотнителя рукой и сдвиньте её с гарнитуры.

При сборке визуально убедитесь, что защёлки лицевой рамки уплотнителя выровнены с гарнитурой перед тем, как сдвинуть её на место.

Шаг 8

Повторите предыдущий шаг для правой стороны лицевой рамки уплотнителя.

Снимите лицевую рамку уплотнителя.

Шаг 9

Используя пинцет, отделите левый край прокладки тубуса глаза от гарнитуры.

Повторите процесс для правого края прокладки.

При сборке убедитесь, что эти отверстия зафиксированы на штырях гарнитуры перед продолжением.

Шаг 10

Аккуратно отслойте прокладку тубуса глаза от гарнитуры.

Прокладка тубуса глаза слегка приклеена по периметру линз. Она должна сниматься легко.

Шаг 11

Рукой снимите переднюю крышку с передней части гарнитуры, потянув её прямо.

Передняя крышка удерживается четырьмя магнитами, которые фиксируются на винтах в крышке материнской платы.

Перед установкой передней крышки убедитесь, что четыре винта, фиксирующие крышку материнской платы, установлены. В противном случае передняя крышка не удержится на месте.

Шаг 12

Отверткой T5 Torx отвинтите четыре винта 5.4 мм, крепящие крышку материнской платы к гарнитуре.

Шаг 13

Снимите крышку материнской платы с гарнитуры.

Шаг 14

Отверткой T5 Torx отвинтите следующие восемь винтов на передней панели:

Четыре винта 6.3 мм с мелкой резьбой

Четыре винта 6.0 мм с крупной резьбой

Шаг 15

С помощью лопатки разблокируйте ZIF-разъём в верхнем левом углу материнской платы.

Отключите гибкий ленточный кабель от материнской платы.

Шаг 16

С помощью лопатки разблокируйте ZIF-разъём в верхнем правом углу материнской платы.

Отключите гибкий ленточный кабель.

Шаг 17

Плоским концом лопатки отсоедините прижимной разъём в нижнем левом углу материнской платы.

Для повторного подключения прижимных разъёмов, подобных этому, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. Если разъём будет смещён, контакты могут погнуться и повредиться окончательно.

Шаг 18

Используйте плоский конец лопатки, чтобы отсоединить нажимной разъём в нижнем правом углу материнской платы.

Шаг 19

Вставьте медиатор между передней панелью и гарнитурой.

Проведите медиатором, чтобы отделить переднюю панель от гарнитуры.

Шаг 20

Продолжайте проводить медиатором по периметру передней панели, пока все кромки не освободятся.

Шаг 21

Снимите переднюю панель.

Шаг 22

Обратите внимание на семь кабелей, которые необходимо отключить в следующих шагах перед снятием материнской платы.

Шаг 23

Используйте плоский конец лопатки, чтобы разблокировать широкий ZIF-разъём на левой стороне материнской платы.

Отключите FPC-шлейф от материнской платы.

Шаг 24

Используйте плоский конец лопатки, чтобы отсоединить нажимной разъём возле нижнего левого края материнской платы.

При сборке убедитесь, что этот кабель не зажат под материнской платой.

Шаг 25

Используйте палец или инструмент для вскрытия, чтобы разблокировать разъём кабеля дисплея в верхней части материнской платы.

Аккуратно отключите разъём кабеля дисплея.

Шаг 26

Используйте заострённый конец лопатки, чтобы аккуратно отсоединить собранный разъём кабеля в верхнем правом углу материнской платы.

Шаг 27

Используйте заострённый конец лопатки, чтобы разблокировать ZIF-разъём рядом с USB-портом на материнской плате.

Отключите FPC-шлейф от материнской платы.

При сборке убедитесь, что этот шлейф не зажат под материнской платой.

Шаг 28

Используйте плоский конец лопатки, чтобы отсоединить нажимной разъём под USB-портом на материнской плате.

При сборке убедитесь, что этот кабель не зажат под материнской платой.

Шаг 29

Используйте лопатку, чтобы разблокировать широкий ZIF-разъём около правого края материнской платы.

Отключите FPC-шлейф от материнской платы.

Шаг 30

Используйте отвёртку Torx T5, чтобы удалить пять винтов 6.0 мм, крепящих материнскую плату к гарнитуре.

Шаг 31

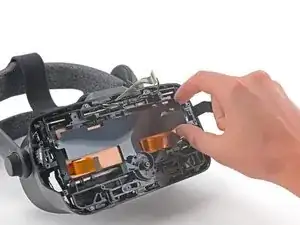

Возьмите материнскую плату за USB-порт и аккуратно извлеките её из гарнитуры.

При сборке будьте очень осторожны, чтобы не зажать под материнской платой какие-либо ранее отключённые кабели.

Шаг 32

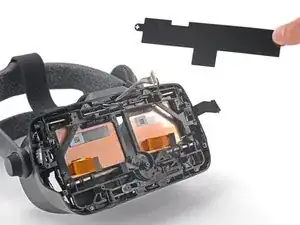

Снимите защитный кожух материнской платы с двух крестовидных направляющих штырей.

Шаг 33

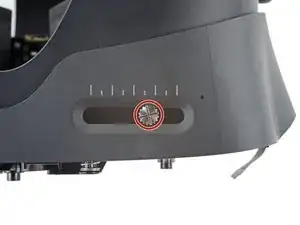

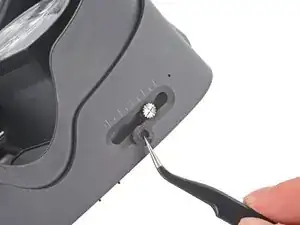

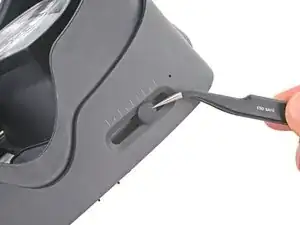

Используйте пинцет, чтобы снять резиновый чехол, закрывающий регулировочный винт IPD.

Шаг 34

Используйте плоскую отвёртку 2.5 мм (3/32 дюйма), чтобы открутить винт IPD 6.5 мм из гарнитуры.

Шаг 35

Используйте отвёртку Torx T5, чтобы удалить пять винтов 4.5 мм, крепящих среднюю рамку.

Шаг 36

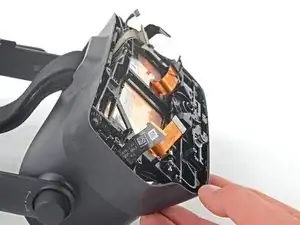

Освободив среднюю рамку, сдвиньте корпус к задней части гарнитуры, чтобы открыть направляющие трубки окуляров.

Шаг 37

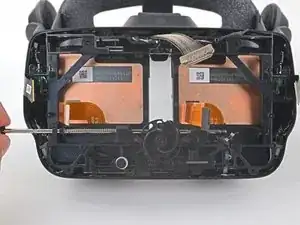

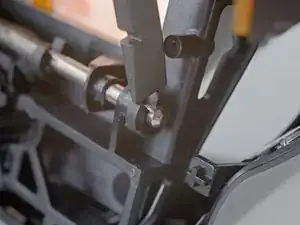

Используйте отвёртку Torx T5, чтобы удалить винт 4.4 мм, фиксирующий левую торцевую шестерню к направляющей трубки окуляра.

Если винт недоступен, поверните ручку регулировки расстояния до глаза, чтобы повернуть шестерню наружу.

Шаг 38

Снимите левую торцевую шестерню с направляющей трубки окуляра.

Шаг 39

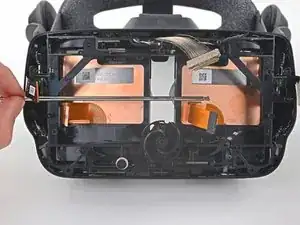

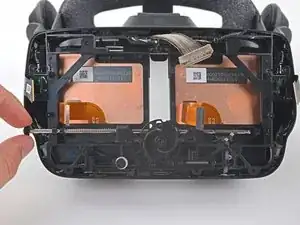

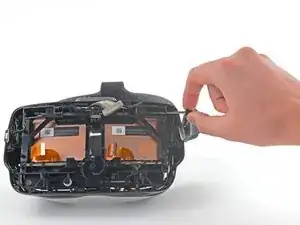

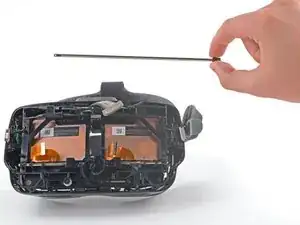

Возьмите шестерню с противоположной стороны и вытяните направляющую трубки окуляра из гарнитуры.

При удалении верхней направляющей трубки окуляра выпадут два пластиковых втулки и может выпасть две металлические пружины. Сохраните эти детали.

При сборке наденьте втулки обратно на направляющую трубки окуляра и используйте пинцет, чтобы выровнять пружины в их исходных положениях.

Шаг 40

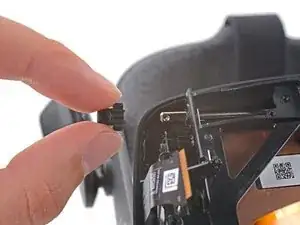

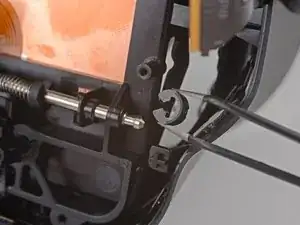

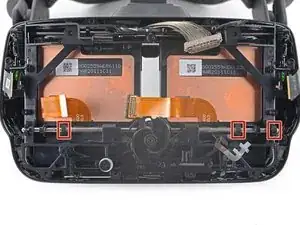

Используйте лопатку или пальцы, чтобы снять три из четырёх защёлок с нижней направляющей трубки для глаза.

Удерживайте защёлки одним пальцем, чтобы они не выскочили.

Чтобы установить эти защёлки обратно, разместите открытый конец на пазу в направляющей и вдавите их на место.

Две из защёлок требуют удерживания пружины назад при установке.

Шаг 41

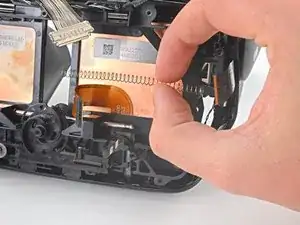

Удерживайте каждую пружину одной рукой, чтобы они не выскочили, пока вы выдвигаете нижнюю направляющую трубки для глаза.

При сборке сдвиньте пружины на направляющую и аккуратно «пройдите» ими пальцами назад, пока они полностью не окажутся на направляющей.

Шаг 42

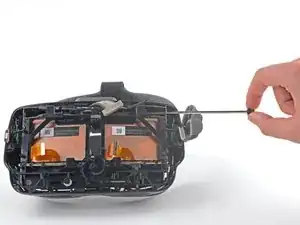

Снимите нижнюю направляющую трубки для глаза.

Трубки для глаза теперь свободны и могут выпасть.

Шаг 43

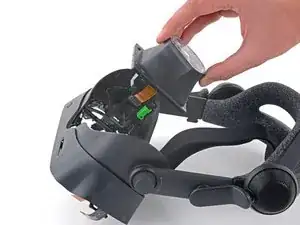

Снимите трубку(и) для глаза.

Трубки для глаза плотно сидят и их может быть трудно снять и установить. Пробуйте разные ориентации при вынимании или установке; не применяйте силу.

Заключение

Сравните новую заменяющую деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или снять защитные плёнки с новой детали перед установкой.

Для сборки устройства выполните вышеописанные шаги в обратном порядке.

Утилизируйте электронный мусор через сертифицированного переработчика R2 или e-Stewards.

Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Valve Index Answers.
