Разборка JMGO GS1

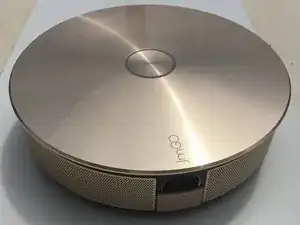

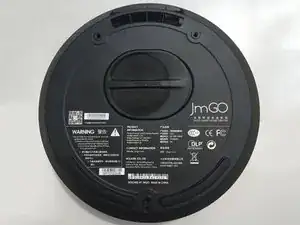

Это JMGO GS1. Это та же модель, что и G1, но с небольшими улучшениями качества изображения... и с более премиальным цветом: золотым вместо серебристого. Но внутри это по сути та же машина.

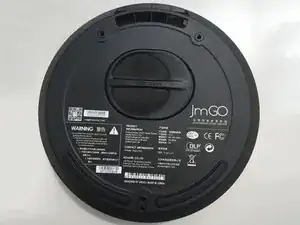

Первое, что нужно сделать для разборки проектора:

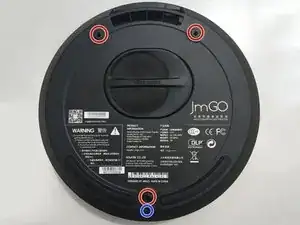

Три ножки, поддерживающие проектор. Их можно открутить вручную.

Один винт Phillips размера 1.

Слегка поверните нижнюю крышку немного влево.

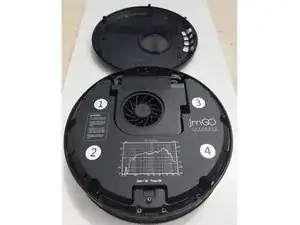

Теперь мы видим внутренности проектора.

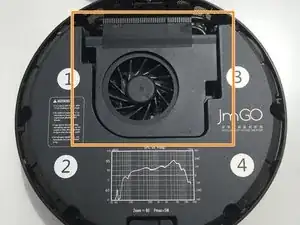

Здесь видны мощные динамики и вентилятор, который охлаждает проектор. И мне кажется, этот вид тоже крут, не так ли?

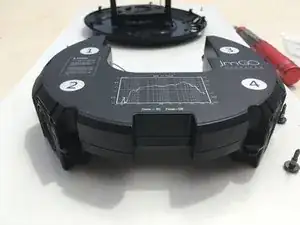

Первое, что можно заметить — некоторая информация о звуковых возможностях устройства. Приятная деталь.

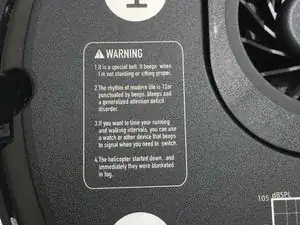

Числа показывают расположение каждого из четырёх динамиков. Хотя объяснение каждого из них... странное. Смесь жизненных советов и необычных фактов...

Теперь очередь вентилятора.

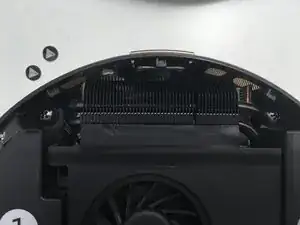

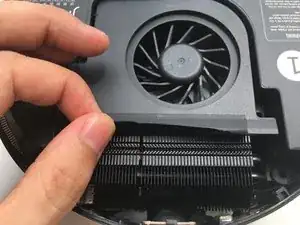

Отклейте наклейку, соединяющую вентилятор с радиатором, не нужно снимать её полностью — достаточно разъединить два компонента.

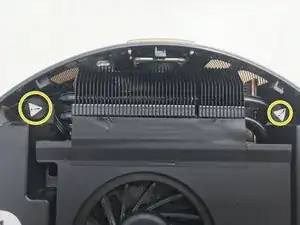

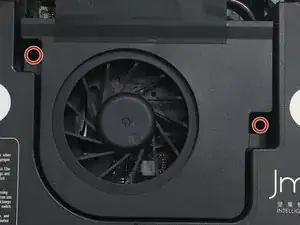

Удалите два винта, расположенных здесь.

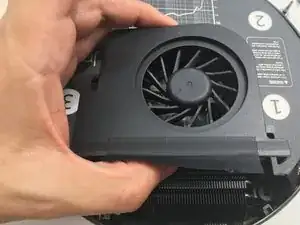

Аккуратно приподнимите вентилятор. Осторожно: он всё ещё подключён к проектору.

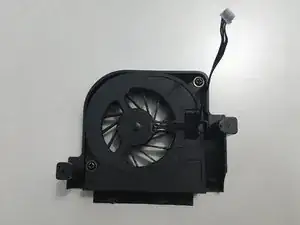

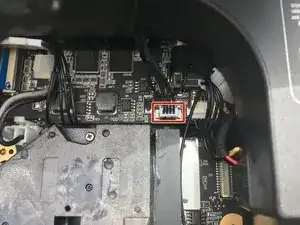

Подденьте разъём и освободите вентилятор.

У динамиков всего 6 винтов.

Два из них закрыты предупреждающим маркером. Не беспокойтесь — снимите метки и продолжайте!

Видите? там нет никакой опасности.

Слегка приподнимите динамики, чтобы получить доступ к разъёмам на материнской плате.

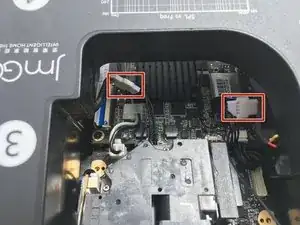

Отсоедините разъёмы и освободите динамики.

Не тяните полностью ещё! Динамики также содержат антенну, и разъём всё ещё подключён к материнской плате.

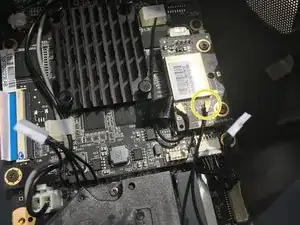

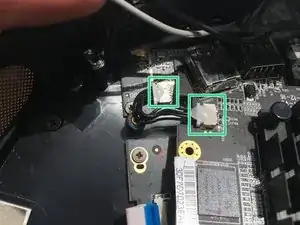

Отсоедините антенну от модуля WiFi/Bluetooth и освободите динамики.

Здесь видно антенну, прикреплённую к динамикам.

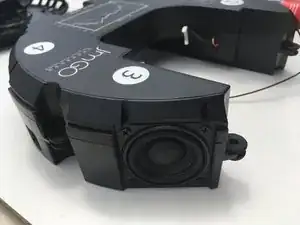

И немного больше деталей самого динамика.

Здесь видно то, что осталось от устройства.

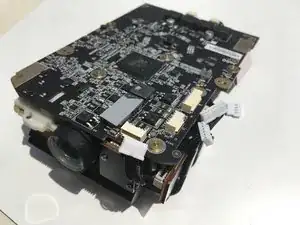

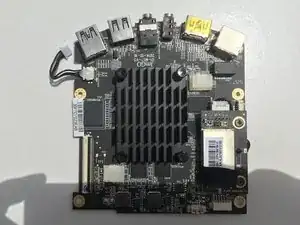

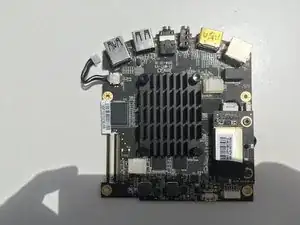

Главная плата, на которой работает Android.

Это модуль WiFi.

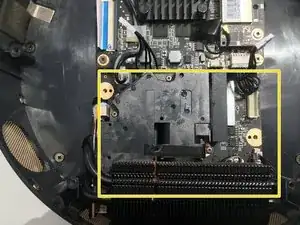

И оптическая часть проектора. Под главной платой находится вторая часть, необходимая для работы проектора: электроника DLP.

Пора продолжить разборку.

Начинаем отсоединять кабель питания и соединение с платой DLP.

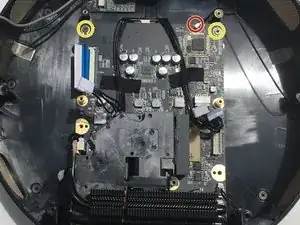

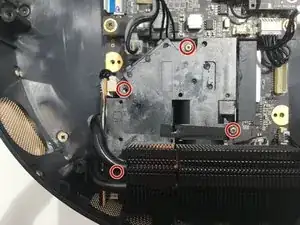

Затем выкрутите три оставшихся винта, крепящие плату к корпусу.

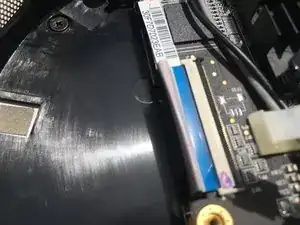

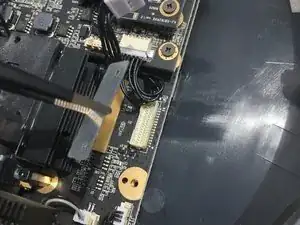

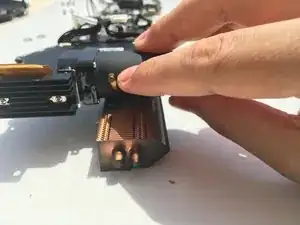

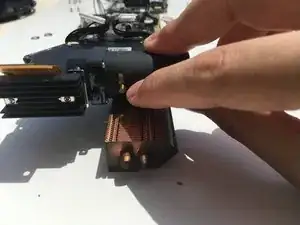

Аккуратно откройте защёлку, удерживающую ленточный кабель, как показано на двух следующих изображениях. Просто вытяните вверх и наружу.

Не отталкивайте плату пока — нужно ещё разъединить одно соединение на следующем шаге.

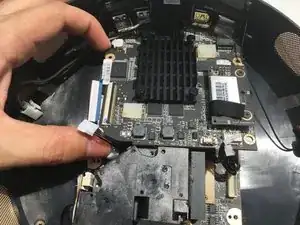

Сдвиньте плату немного в сторону, чтобы открыть последнее соединение.

Оба разъёма на конце кабеля зафиксированы клеем. Выберите тот, который вам проще отсоединить.

При сборке обратно клеить заново не нужно.

Теперь разберём плату DLP.

Мне кажется, эта плата отвечает за Bluetooth, но не уверен.

Сначала открутите пластину, фиксирующую соединение платы с оптикой.

Отсоедините антенну.

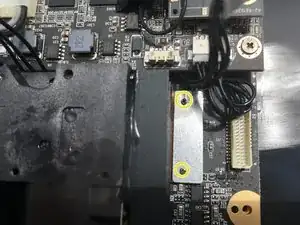

Эти два винта.

И ещё несколько соединений.

И всю плату теперь можно извлечь.

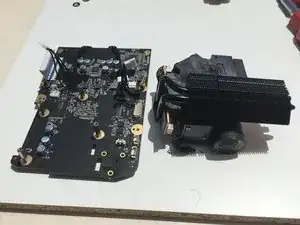

Делаем перерыв и любуемся тремя крупными частями, из которых состоит этот JMGO GS1.

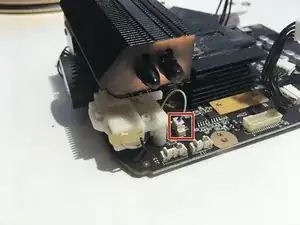

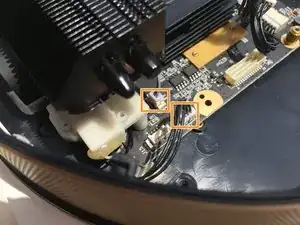

Отсоедините мотор от платы.

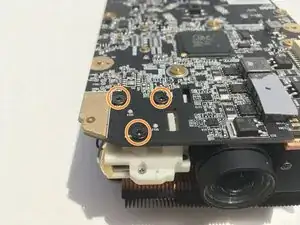

Открутите эти три винта.

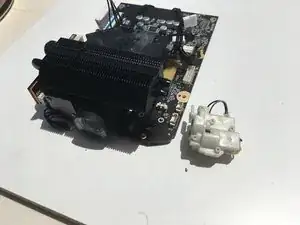

Теперь мотор можно извлекать.

Нужно открутить четыре винта.

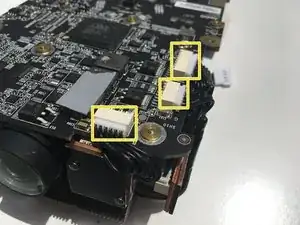

И эти три разъёма.

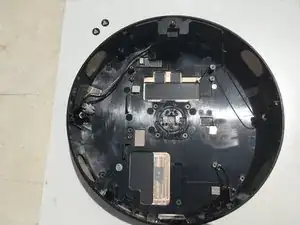

Теперь оптический блок должно быть легко извлечь.

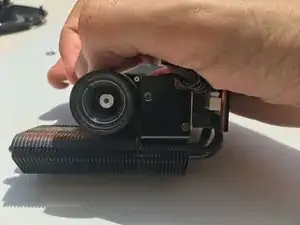

Двигатель использует небольшой рычаг для перемещения фокуса.

Так он выглядит в нижнем положении.

А так он выглядит в верхнем положении.

А сейчас — в полном движении.

Вы можете разобрать двигатель и хорошо его смазать (мне пришлось это сделать, это основная причина создания этого руководства).

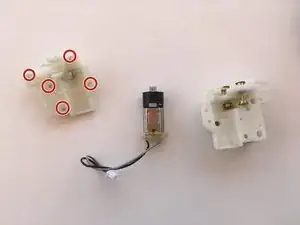

Извините, что не показал винты — забыл их сфотографировать, но они находятся здесь. Всего пять штук.
