Замена вентилятора охлаждения Happrun H1
Проекторы — полезный инструмент для презентаций и домашнего кинотеатра, но со временем у них могут возникать проблемы. Неисправность вентилятора охлаждения из‑за перегрева, приводящая к самопроизвольному отключению питания, — распространённая проблема. Это руководство пошагово объяснит, как безопасно и эффективно заменить вентилятор охлаждения проектора.
Модель проектора: Happrun H1
Примечание: проектор может быть горячим, поэтому дождитесь его остывания перед разборкой, чтобы избежать ожогов. Убедитесь, что проектор полностью выключен и не подключён к питанию. Дайте устройству остыть до 20 минут.
Шаг 1

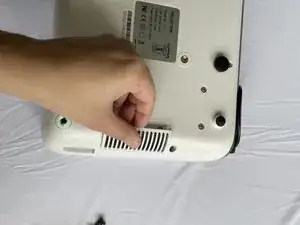

Переверните устройство так, чтобы фильтр воздуха проектора был сверху.
Снимите фильтр, аккуратно потянув его наружу, пока он не выйдет из посадочного места.
Шаг 2

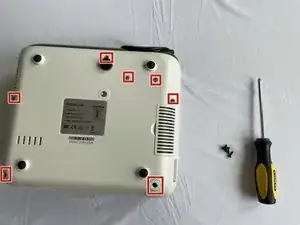

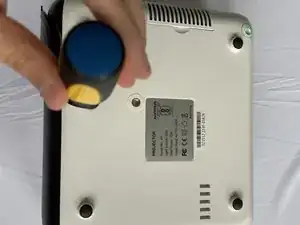

Используйте отвёртку Philips #1, чтобы выкрутить винты корпуса.
Шаг 3

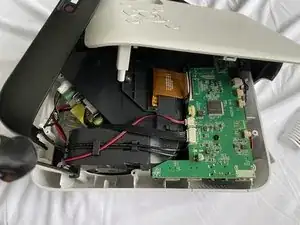

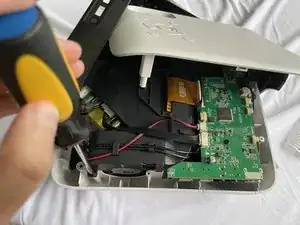

После извлечения всех винтов вставьте инструмент для открытия в небольшой зазор между передней и задней крышкой и аккуратно приподнимите.

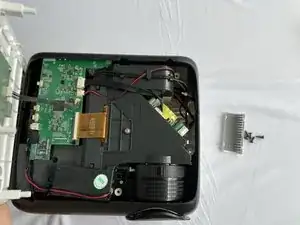

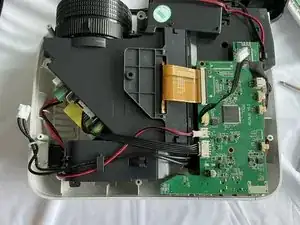

Снимите крышки и отложите в сторону.
Шаг 4

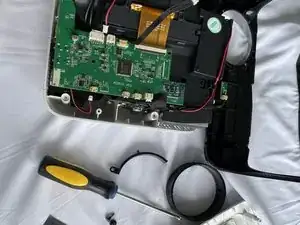

Отсоедините кабели от источника, используя руки или инструмент для открывания.

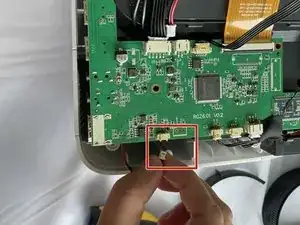

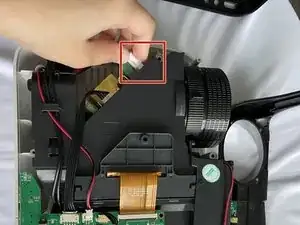

Чтобы отсоединить провода, поднимите фиксатор на разъёме с помощью инструмента для открывания и вытяните кабель из разъёма.
Будьте осторожны при вытягивании провода, чтобы не потерять сигнал.
Это будут разноцветные провода, соединённые белыми пластиковыми зажимами.
Шаг 5

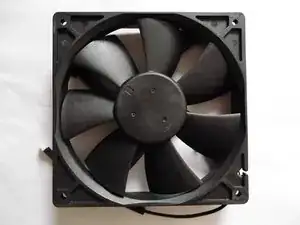

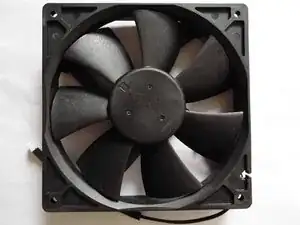

Аккуратно вытащите вентилятор снизу материнской платы и замените его на новый.
Шаг 6
Подключите провода между вентилятором и материнской платой.
Аккуратно вставьте разноцветные кабели в белые пластиковые зажимы до защёлкивания.
Будьте аккуратны при подключении проводов.
Шаг 7
Установите винты в отверстия и с помощью отвёртки Philip#00 аккуратно вращайте их, пока они не затянутся.
Плотно затяните винты, чтобы вентилятор не выскочил.
Шаг 8
Установите крышку на место и затяните винты с помощью отвёртки Philip#00.
Убедитесь, что передняя и задняя крышки правильно выровнены.
Шаг 9
Вентилятор охлаждения проектора заменён.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
