Замена двигателя Teac DC-D2831
Если вы обнаружили, что проигрывателю требуется замена двигателя, это руководство покажет, как сделать это безопасно. Двигатель управляет скоростью воспроизведения пластинки и со временем и при эксплуатации может изнашиваться или полностью выйти из строя. Замена проста, если следовать этим шагам. Обратите внимание, что сначала важно выполнить руководство по разборке.
Шаг 1

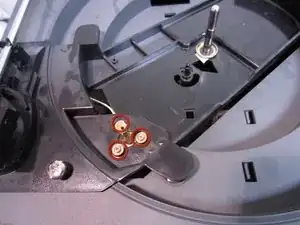

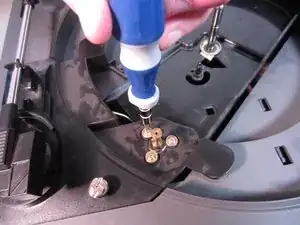

Удалите три латунных винта с помощью крестовой отвертки PH #1.
Шаг 2

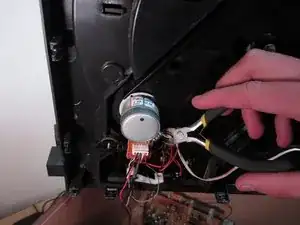

Перережьте провода, подключенные к двигателю.
Обязательно отметьте точку подключения, чтобы провода можно было правильно присоединить к новому двигателю.
Шаг 3
С помощью крестовой отвертки PH #1 открутите три винта, которыми круглая монтажная скоба крепится к двигателю.

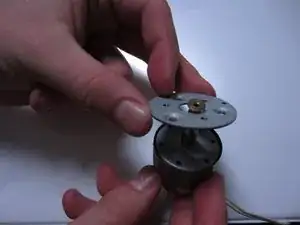

Снимите круглую монтажную скобу с двигателя.
Шаг 4

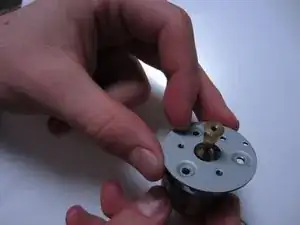

Прикрепите монтажную скобу к новому двигателю.

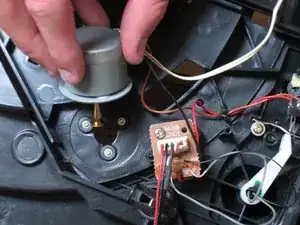

Установите новый двигатель.
Переверните проигрыватель, убедившись, что двигатель остаётся на месте, и вставьте винты снизу проигрывателя.
Шаг 5
Концы проводов необходимо зачистить перед пайкой.
Будьте крайне осторожны, чтобы не обжечься во время пайки.

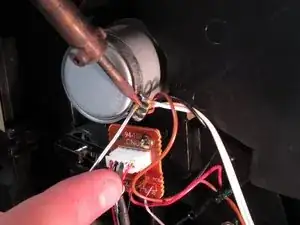

Припаяйте отрезанные провода к двигателю в ранее отмеченных местах.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке и завершите руководство по разборке в обратном порядке.
Перевод руководства с ifixit.com
