Замена аудио/USB разъёма Bose SoundLink Mini II
Кнопки звука не работают? Это руководство поможет Вам заменить аудио/USB разъём Bose SoundLink Mini II. Для замены этих деталей убедитесь, что у Вас есть необходимые инструменты и запасные части. При работе с заряженной батареей проявляйте осторожность при снятии печатных плат.
Примечание: Эта процедура требует снятия и повторной установки аккумулятора, что требует использования паяльника и/или аккуратной разборки.
Шаг 1
Переверните колонку на заднюю сторону.
Шаг 2
Осторожно снимите резиновую основу динамика, потянув за край вокруг периметра.
Шаг 3
Снимите четыре винта T9 Torx длиной 6 мм, расположенные в углах аккумулятора.
Шаг 4
Осторожно приподнимите аккумулятор со стороны, ближайшей к четырём золотым контактным штырям, но пока не пытайтесь полностью извлечь его.
На этом этапе аккумулятор остаётся подключённым четырьмя проводами к плате питания.
Аккуратно выпаяйте четыре провода с платы питания, чтобы полностью отсоединить аккумулятор. Для паяльника очень мало места, чтобы не повредить корпус или плату; возможно, сначала следует снять плату.
Для помощи по паянию смотрите руководство по паянию.
В качестве альтернативы можно снять аккумулятор и плату питания вместе без пайки, но для этого потребуется дополнительная разборка, при которой аккумулятор всё время остаётся подключённым проводами.
Шаг 5
Инструкция для техников Bose: https://riverparkinc.com/wp-content/uplo...
Шаг 6

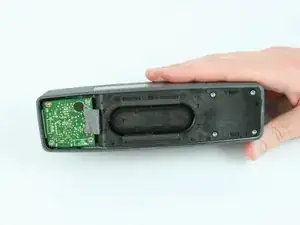

После удаления аккумулятора плата с кнопками станет видна.
Шаг 7

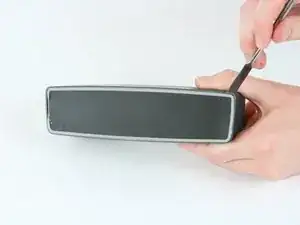

Снимите заднюю решётку с помощью металлической лопатки.
Решётка легко гнётся и деформируется.
Шаг 8

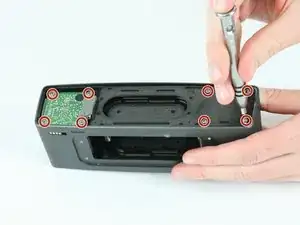

Снимите восемь винтов T9 Torx длиной 9 мм с печатной платы и задней панели.
Используйте металлическую лопатку, чтобы освободить разъём ленточного кабеля и отсоединить кабель от платы аудио/USB.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
