Замена динамика Bose SoundLink Mini II
В этом руководстве мы полностью разберём устройство, чтобы заменить динамик. Очень важно отслеживать все компоненты и винты при выполнении этих инструкций.
Примечание: Эта процедура требует снятия и повторной установки аккумулятора, что требует использования паяльника и/или тщательной разборки.
Шаг 1
Переверните динамик на заднюю сторону.
Шаг 2

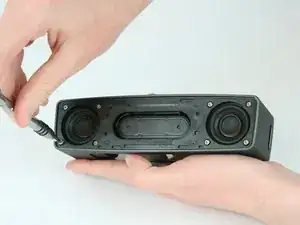

Осторожно снимите резиновую подложку, потянув за края.
Шаг 3

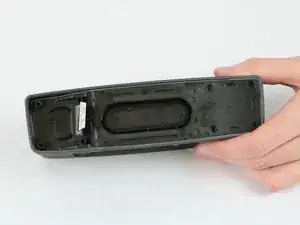

Удалите четыре винта Torx T9 длиной 6 мм в углах аккумулятора.
Шаг 4

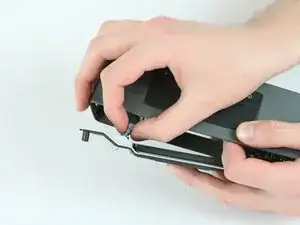

Осторожно приподнимите аккумулятор со стороны, ближайшей к четырём золотым контактным штырям, но пока не пытайтесь полностью его извлечь.
На этом этапе аккумулятор по-прежнему подключён к плате питания четырьмя проводами.
Аккуратно распаяйте четыре провода с платы питания, чтобы полностью отсоединить аккумулятор. Места для паяльника очень мало — есть риск повредить корпус или плату; возможно, сначала стоит снять плату.
Для помощи по пайке смотрите руководство по пайке.
В качестве альтернативы можно снять аккумулятор и плату питания вместе без пайки, но для этого потребуется дополнительная разборка, при которой аккумулятор всё время аккуратно остаётся подключённым проводами.
Шаг 5
Инструкция для техников Bose: https://riverparkinc.com/wp-content/uplo...
Шаг 6

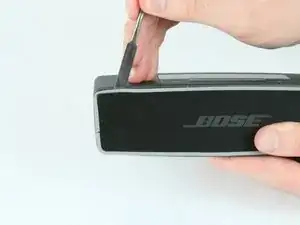

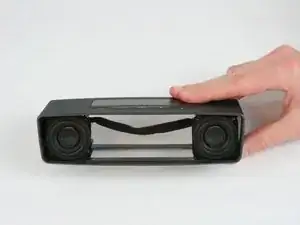

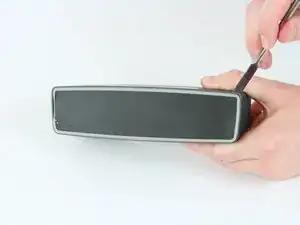

Снимите переднюю решётку устройства металлической лопаткой, начиная с одного угла и обходя по периметру.
Решётка легко гнётся и деформируется.
Шаг 7

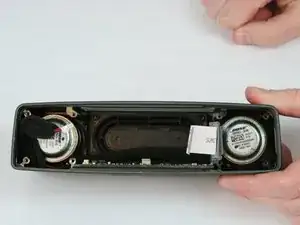

Снимите заднюю решётку металлической лопаткой, начиная с одного угла и обходя по периметру.
Решётка легко гнётся и деформируется.
Шаг 8

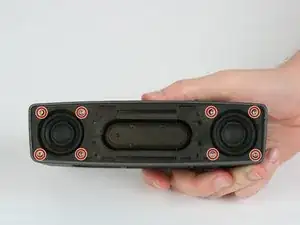

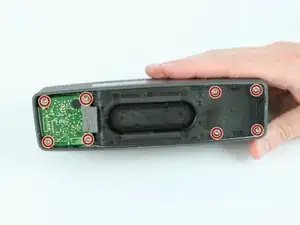

Удалите восемь винтов Torx T9 длиной 9 мм.
Шаг 9

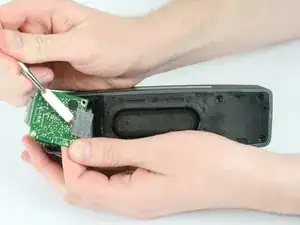

Используйте металлическую лопатку, чтобы освободить фиксатор ленточного кабеля.
Отсоедините ленточный кабель от платы, выдвинув его из разъёма платы.
Шаг 10
Протяните ленточный кабель через заднюю стенку корпуса.
Шаг 11

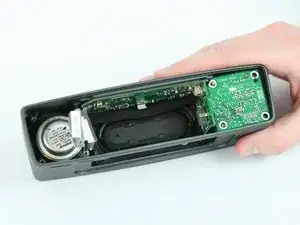

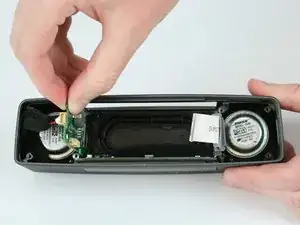

Снимите верхнюю плату, приподняв её вверх.
Отсоедините парный провод от платы при её снятии.
Имеется незапираемый разъём, соединяющий верхнюю плату с боковой платой. Будьте осторожны, чтобы не повредить этот разъём при снятии.
Шаг 12

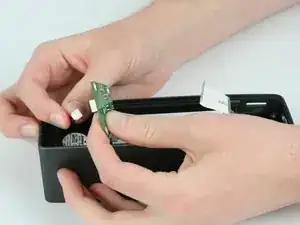

Снимите плату питания, выдвинув её наружу из корпуса устройства.
Это та плата, которая ранее была распаяна к аккумулятору.
Имеется незапираемый разъём, соединяющий боковую плату с платой кнопок. Будьте осторожны, чтобы не повредить этот разъём при снятии.
Шаг 13

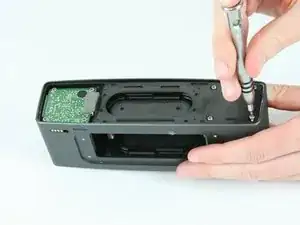

Удалите восемь винтов Torx T9 длиной 9 мм с передней части устройства.
Шаг 14

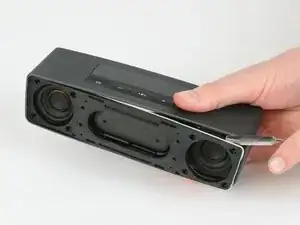

Используйте металлическую лопатку, чтобы снять переднюю панель корпуса.
Шаг 15

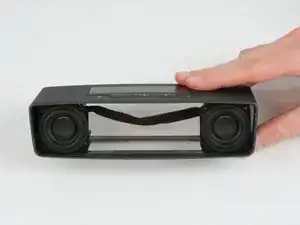

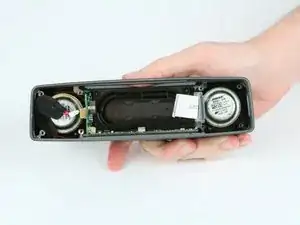

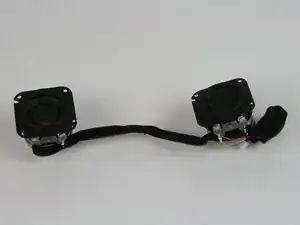

Извлеките динамики из корпуса.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
