Замена платы с кнопками Bose SoundLink Mini II

Переверните колонку на спинку.

Аккуратно снимите резиновую подставку с колонки, потянув за края.

Удалите четыре винта T9 Torx длиной 6 мм из уголков батареи.

Осторожно поднимите батарею со стороны, ближайшей к четырём золотым контактным штырям, но не пытайтесь пока полностью её извлечь.

На этом этапе батарея остаётся подключённой к плате питания четырьмя проводами.

Аккуратно выпаяйте четыре провода с платы питания, чтобы полностью отделить батарею. Пространства для паяльника очень мало — можно повредить корпус или плату; возможно, сначала стоит снять плату.

Для помощи по пайке см. руководство по пайке.

В качестве альтернативы можно удалить батарею и плату питания вместе, без пайки, но для этого потребуется дополнительная разборка (дополнительная разборка) при сохранении подключения батареи проводами всё время.

Инструкция для техников Bose: https://riverparkinc.com/wp-content/uplo...

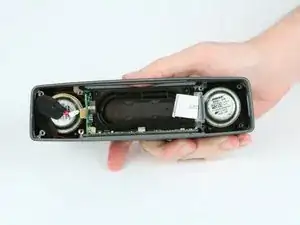

После удаления батареи плата с кнопками станет видна.

Снимите заднюю решётку с помощью металлической лопатки.

Решётка легко гнётся и деформируется.

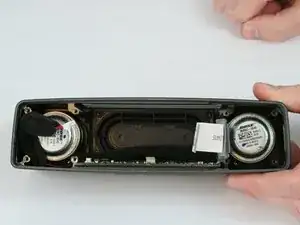

Удалите восемь винтов T9 Torx длиной 9 мм, удерживающих плату и заднюю панель.

Используйте металлическую лопатку, чтобы освободить разъём ленточного кабеля и отсоединить кабель от аудио/USB платы.

Протяните ленточный кабель через заднюю панель.

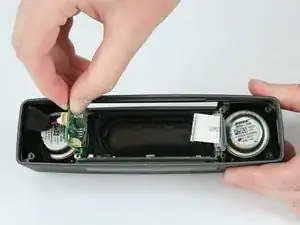

Снимите верхнюю плату, приподняв её вверх.

Между верхней платой и боковой платой есть незапираемый разъём. Будьте осторожны, чтобы не повредить этот разъём при снятии.

При снятии отсоедините проводную пару от платы.

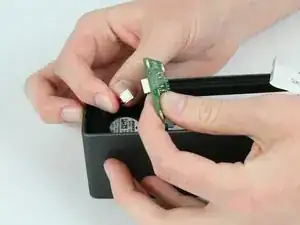

Сдвиньте боковую плату наружу, чтобы извлечь её из устройства.

Между боковой платой и платой с кнопками есть незапираемый разъём. Будьте осторожны, чтобы не повредить этот разъём при снятии.

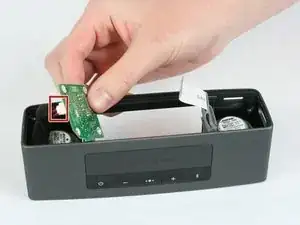

Аккуратно выньте плату с кнопками, сдвинув её наружу.
