Замена низкочастотного динамика Bose SoundLink III

Используйте лопатку, чтобы поддеть резиновые прокладки с нижней панели SoundLink.

Резиновые прокладки должны иметь достаточно клея, чтобы приклеиться при повторной сборке. Если нет, возможно, потребуется собственный клей.

Удалите два винта длиной 12.5 мм с помощью отвертки Phillips #2.

Эти винты может быть трудно выкрутить. При необходимости используйте рычаг для дополнительного крутящего момента.

Снимите нижнюю панель.

Откиньте заднюю панель назад, чтобы получить доступ к аккумулятору SoundLink.

Удалите два винта длиной 12.5 мм Phillips #2 с боков аккумулятора.

Осторожно отогните клейкие прокладки по обеим сторонам внутренней задней панели.

Клей у этих прокладок сильный, но если оригинальный клей начнёт терять свойства, вам может понадобиться новый клей.

Удалите четыре винта длиной 12.5 мм Phillips #2, крепящие внешний корпус.

Снимите внешний корпус.

Удалите по четыре винта с каждого из четырёх динамиков (всего 16 винтов) с помощью отвертки Torx #10.

Все винты (кроме двух средних винтов на правой стороне) имеют длину 12.5 мм. Указанные средние винты — 21 мм.

Удалите два винта длиной 12.5 мм, крепящие верхнюю панель, используя отвертку Phillips #2.

Теперь вы должны иметь возможность снять верхнюю панель.

Используйте металлическую лопатку, чтобы разделить устройство. Необходимо использовать металлическую лопатку из‑за большого усилия, требуемого для разъединения.

Под верхней панелью может находиться электроника кнопок, поэтому будьте осторожны, чтобы не повредить её.

Удалите винт длиной 12.5 мм, крепящий материнскую плату, с помощью отвертки Philips #2.

Осторожно отсоедините три кабеля, подключённые к материнской плате.

Удалите материнскую плату из устройства.

Удалите четыре винта длиной 12.5 мм с помощью отвертки Philips #2.

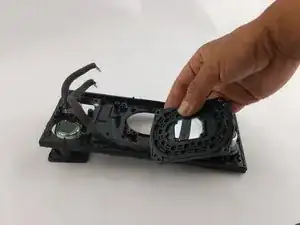

Теперь вы сможете извлечь низкочастотный динамик.
