Замена динамика Bose Soundlink Revolve
В этом руководстве приведены подробности разборки колонкки BOSE SOUNDLINK Revolve для людей, которым нужны инструкции по диагностике и ремонту устройства.
Bose SOUNDLINK Revolve — компактная Bluetooth-колонка, обеспечивающая высококачественное звучание при небольшой массе и удобстве переноски. В этом конкретном примере устройство не включается. Поэтому наша команда провела учебную разборку устройства для выявления и устранения неисправности.
Шаг 1

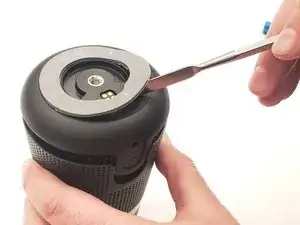

Используйте пластиковый инструмент для вскрытия или металлическую лопатку, чтобы снять резиновую подкладку с нижней части колонки.
Шаг 2

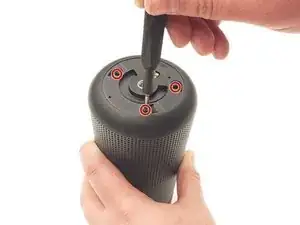

Отверткой T10 отвинтите три винта 10 мм в нижней части колонки.
Шаг 3

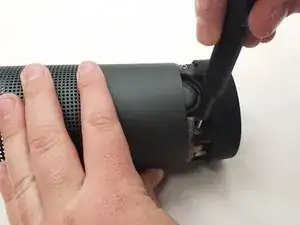

Отсоедините ленточный разъём, соединяющий нижнюю крышку с корпусом, затем снимите нижнюю часть колонки.
Шаг 4

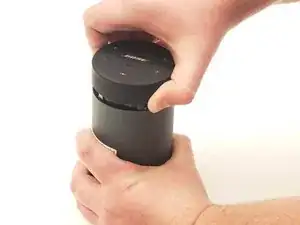

Отверткой TR9 выкрутите винты в верхней части колонки, затем снимите верхнюю часть вместе с платой.
Шаг 5

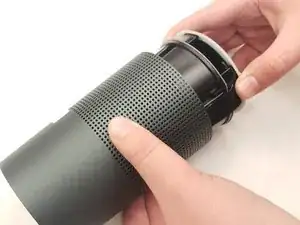

Сдвиньте корпус колонки из металлической оболочки.
Шаг 6

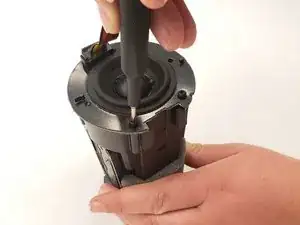

Отверткой T10 отвинтите четыре винта 6 мм вокруг двух динамиков и извлеките блоки динамиков из корпуса.
Шаг 7

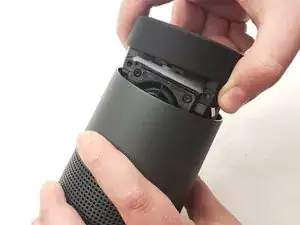

Снимите металлический кожух с корпуса колонки.
Шаг 8
Отвинтите три винта длиной 25,3 мм в нижней части корпуса колонки с помощью отвертки Torx T10.
Шаг 9

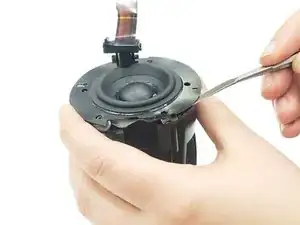

Используйте лопатку, чтобы разъединить склеенный участок между панелью динамика и корпусом устройства.
Шаг 10

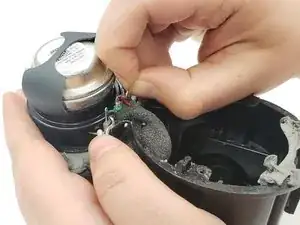

Откройте панель динамика, затем размотайте три провода от динамика.
Заключение
Для сборки устройства выполните указанные шаги в обратном порядке.
Перевод руководства с ifixit.com
