Замена динамиков Bose SoundLink Mini

Отогните резиновую крышку аккумулятора и отверните четыре отмеченные винта длиной 6,0 мм с помощью отвёртки Torx T8.

Удерживая крышку отогнутой, потяните аккумулятор строго вверх, чтобы извлечь его.

Вставьте металлическую лопатку между резиновым краем решётки и алюминиевым корпусом.

Установите металлическую лопатку в положение, показанное на изображении.

Аккуратно подденьте решётку, пока две указанные защёлки не выйдут из зацепления.

Действуйте очень осторожно — решётка может погнуться.

Решётка приклеена к динамику двусторонним скотчем. Чтобы снять её, аккуратно потяните вверх, при этом сохраняя натяжение вправо.

Действуйте очень осторожно — решётка может погнуться.

Повторите шаги для снятия задней решётки.

Отвёрткой Torx T8 отверните четыре винта длиной 15,0 мм слева и четыре винта длиной 9,0 мм справа.

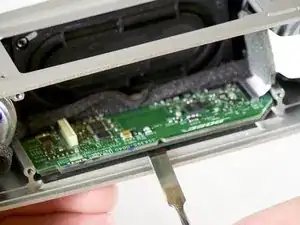

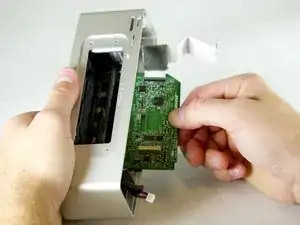

Удалите плату, надавив на неё указательным пальцем в направлении, указанном на изображении, одновременно поддевая её нейлоновой или металлической лопаткой, чтобы поднять и извлечь.

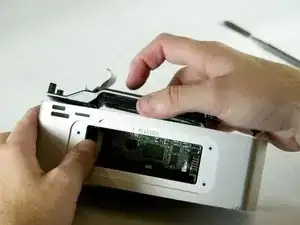

Осторожно потяните за крышку аккумулятора, пока резиновый язычок не выйдет из алюминиевого корпуса.

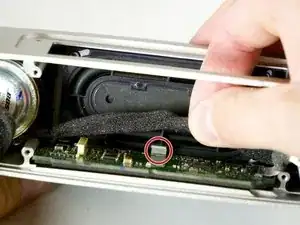

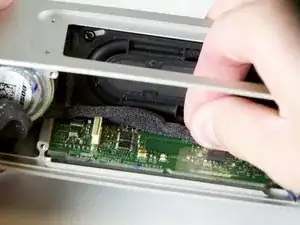

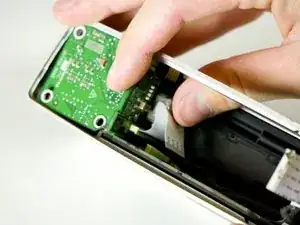

Извлеките губку (сохраните для установки на прежнее место) и аккуратно поверните чёрную защёлку на 90 градусов, чтобы освободить разъём от шлейфа. Извлеките шлейф из разъёма.

Чёрная защёлка должна быть поднята вверх, чтобы при сборке вставить шлейф обратно.

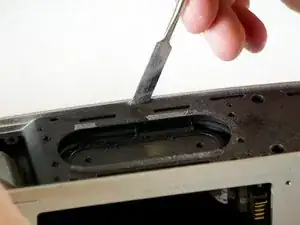

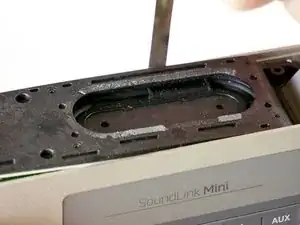

Используйте металлическую лопатку, чтобы поддеть пластиковую перегородку.

При удалении пластиковой перегородки будьте осторожны, чтобы не повредить провод, проходящий через неё.

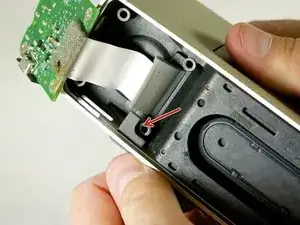

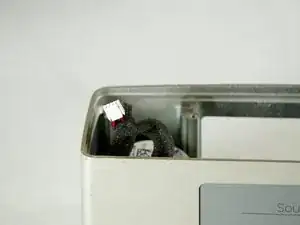

Загляните внутрь корпуса через отверстие отсека аккумулятора и отсоедините указанный жгут проводов.

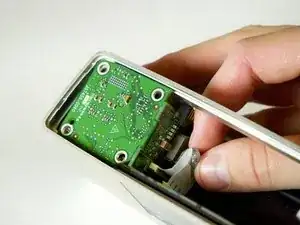

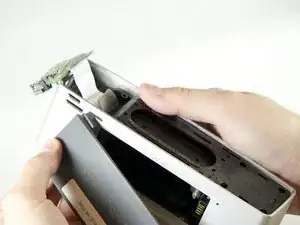

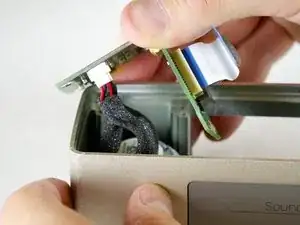

Извлеките обе платы, покачивая их вверх и наружу из корпуса.

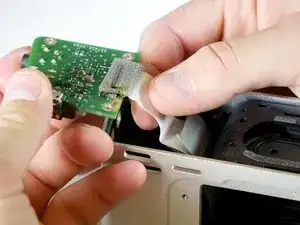

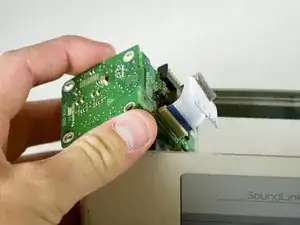

Отключите провода динамиков и полностью извлеките обе платы.

При отключении проводов динамиков сожмите белую часть разъёма, чтобы освободить провода.

Снимите провода динамиков, зацепленные за плату переключателя кнопок.

Слегка приподнимите плату переключателя кнопок с помощью нейлоновой или металлической лопатки.

Вытяните плату переключателя кнопок прямо из корпуса.

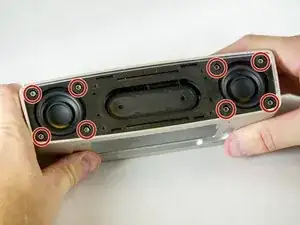

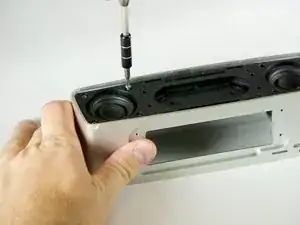

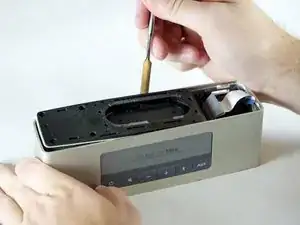

Отвёрткой Torx T8 отверните восемь винтов длиной 9,0 мм.

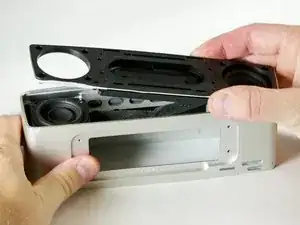

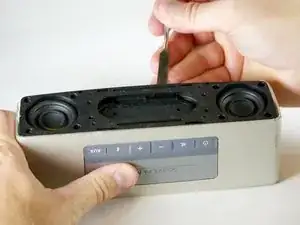

С помощью нейлоновой или металлической лопатки подденьте и извлеките пластиковую перегородку.

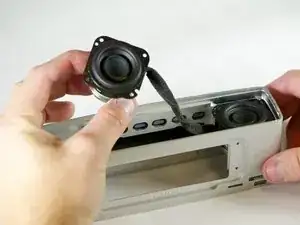

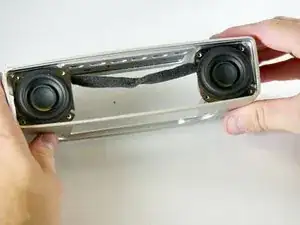

Аккуратно поднимите динамики и извлеките их из корпуса.
