Замена высокочастотных динамиков Bose SoundLink III

Используйте пластину, чтобы поддеть и снять резиновые заглушки с нижней панели SoundLink.

Резиновые заглушки должны иметь достаточный запас клея, чтобы плотно зафиксироваться при сборке. Если клей стёрся, возможно, потребуется дополнительный клей.

Открутите два винта длиной 12,5 мм с помощью отвёртки Phillips #2.

Эти винты могут быть трудно открутить. При необходимости используйте отвёртку как рычаг для усиления крутящего момента.

Снимите нижнюю панель.

Отогните заднюю панель назад, чтобы получить доступ к аккумулятору SoundLink.

Открутите два винта длиной 12,5 мм, расположенных по бокам аккумулятора, с помощью отвёртки Phillips #2.

Осторожно отклейте адгезивные прокладки по обе стороны внутренней задней панели.

Клей этих прокладок прочный, но при его ослаблении может потребоваться замена на новый.

Открутите четыре винта длиной 12,5 мм, крепящих внешний корпус, с помощью отвёртки Phillips #2.

Снимите внешний корпус.

Открутите четыре винта с каждого из четырёх динамиков (всего 16 винтов) с помощью отвёртки Torx #10.

Все винты (за исключением двух средних на правой стороне) имеют длину 12,5 мм. Указанные средние винты — длиной 21 мм.

Открутите два винта длиной 12,5 мм, крепящих верхнюю панель, с помощью отвёртки Phillips #2.

Теперь вы можете снять верхнюю панель.

Используйте металлическую пластину, чтобы разъединить устройство. Металлическая пластина необходима из-за большого усилия, требующегося для разъединения.

Под панелью могут находиться элементы схемы кнопок, поэтому будьте осторожны, чтобы не повредить их.

Открутите один винт длиной 12,5 мм, крепящий материнскую плату, с помощью отвёртки Philips #2.

Осторожно отсоедините три кабеля, подключённые к материнской плате.

Извлеките материнскую плату из устройства.

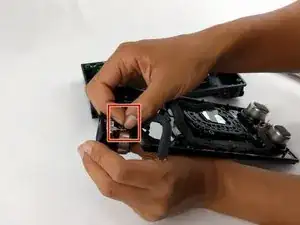

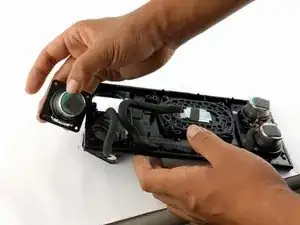

Чтобы извлечь каждый из четырёх высокочастотных динамиков, необходимо размотать красный и чёрный провода.

Для намотки проводов нового динамика могут понадобиться металлические пинцеты.
